در حقیقت، بسیاری از مشکلاتی که در ساندویچ پانلهای پلیاورتان دیده میشوند، در ظاهر شبیه یکدیگر هستند اما منشأ متفاوتی دارند. به همین دلیل، شناسایی دقیق عیب و پیدا کردن علت اصلی آن، مهمتر از اصلاح ظاهری محصول است. در این مقاله، مهمترین اشتباهات در تولید و اجرای ساندویچ پانل پلی یورتان، عیوب رایج فوم و روشهای کنترل و پیشگیری از آنها بررسی میشود.
ساندویچ پانل پلی یورتان چیست و عایق آن چگونه عمل میکند؟
ساندویچ پانل پلییورتان از چند لایه اصلی تشکیل میشود که معمولا دو لایه ورق فلزی در دو طرف و یک بخش میانی (هسته) عایق در میان آنها قرار دارد. در ساندویچ پانلهای پلی یورتان، این هسته از فوم سخت پلییورتان تشکیل میشود که ساختاری سلولی و عمدتا از نوع بسته دارد. همین ساختار باعث میشود مقدار زیادی گاز در سلولهای فوم محبوس شود و انتقال حرارت از طریق این پانل کاهش پیدا کند. در نتیجه، عملکرد عایق حرارتی علاوه بر ضخامت پانل به ویژگیهای خود فوم نیز وابسته است.
در زمان تولید فوم پلی یورتان، پلیال و ایزوسیانات در حضور کاتالیستها، سورفکتانتها و عامل فومزا وارد واکنش میشوند. واکنش شیمیایی، همراه با تولید گاز و رشد سلولها، ساختار متخلخل فوم را ایجاد میکند. اندازه سلولها، یکنواختی آنها، درصد سلولهای بسته، چگالی (دانسیته) و نوع گاز موجود در سلولها همگی میتوانند بر عملکرد عایق تاثیر بگذارند. به همین دلیل، عملکرد ساندویچ پانل پلیاورتان را باید نتیجه تعامل طراحی پانل، فرمولاسیون مواد اولیه و شرایط فرآیند تولید دانست.
چرا کیفیت عایق پلی یورتان ساندویچ پانل اهمیت دارد؟
هدف اصلی استفاده از ساندویچ پانل عایق، کاهش تبادل حرارتی میان دو محیط است. اگر فوم قرار گرفته در پانل از نظر ساختار یا خواص فیزیکی کیفیت مناسبی نداشته باشد، افزایش ضخامت پانل نیز لزوما مشکل را به شکل موثری حل نمیکند. برای مثال، فومی با ساختار سلولی نامناسب یا توزیع دانسیته غیر یکنواخت ممکن است عملکرد حرارتی متفاوتی در نقاط مختلف پانل داشته باشد. این مسئله در سازههایی مانند سردخانهها، اتاقهای تمیز، سالنهای صنعتی و ساختمانهای با نیاز جدی به کنترل دما اهمیت بیشتری پیدا میکند.
کیفیت فوم همچنین با دوام مکانیکی پانل ارتباط دارد. هسته پلییورتان باید بتواند نیروهای واردشده به ساختار ساندویچی را در محدوده طراحی تحمل کند و استحکام مکانیکی مناسبی داشته باشد. ضعف در هسته، کاهش چسبندگی، وجود حفره یا تغییر شکل فوم میتواند به کاهش استحکام، تاببرداشتن، باز شدن لایهها یا ایجاد مشکلاتی در محل اتصال پانلها منجر شود. بنابراین، کنترل کیفیت عایق ساندویچ پانل فقط به بررسی عملکرد حرارتی فوم محدود نمیشود. دانسیته یکنواخت، استحکام مناسب، پایداری ابعادی و چسبندگی خوب فوم به ورقها نیز باید بررسی شود؛ چون هرگونه ضعف در این موارد میتواند کیفیت و دوام ساندویچ پانل را دستخوش تغییر قرار دهد.
خدمات پس از فروش
ایمن پلیمر شیمی، پیشرو در تولید پلی یورتان، با ارائه محصولات متنوع و کارآمد، نیازهای تخصصی شما را به بهترین شکل پاسخ میدهد.
اشتباهات رایج در تولید ساندویچ پانل پلی یورتان
یکی از رایجترین اشتباهات، نگاه کردن به فرمولاسیون پلییورتان به عنوان یک ترکیب ثابت و مستقل از شرایط خط تولید است. بدین معنی که یک سیستم پلیاورتان برای دستیابی به عملکرد مطلوب باید با تجهیزات، سرعت خط، دمای مواد، شرایط محیطی، ضخامت پانل و روش تولید سازگار باشد. تغییر در یکی از این عوامل میتواند زمانبندی واکنشها، سرعت پخت و در نهایت ساختار فوم را تغییر دهد. بنابراین، استفاده از یک فرمولاسیون بدون بررسی شرایط واقعی تولید، میتواند باعث ایجاد نوسان در کیفیت محصول شود.
اشتباه دیگر، بیتوجهی به نسبت دقیق پلیال و ایزوسیانات است. شاخص ایزوسیانات و نسبت اجزای سیستم باید متناسب با نوع فوم و مشخصات ارائه شده توسط شرکت تولیدکننده تنظیم شود. کمبود یا افزایش قابل توجه ایزوسیانات میتواند روی ساختار شبکه پلیمری، استحکام، پایداری ابعادی و به طور کلی رفتار فوم تاثیر بگذارد. در کنار آن، دمای مواد، دمای ورقها در حین تزریق مواد و شرایط محیطی نیز باید کنترل شود. حتی تغییرات به ظاهر کوچک در دمای مواد اولیه، میتواند سرعت واکنش و کیفیت محصول نهایی را تغییر دهد و در تولید پیوسته، به ایجاد نوسان در دانسیته یا ساختار هسته منجر شود.
یکی دیگر از خطاهای مهم، بیتوجهی به عامل فومزا و نحوه توزیع آن در سیستم است. عامل فومزا فقط برای افزایش حجم فوم استفاده نمیشود؛ نوع و مقدار آن میتواند بر دانسیته، ساختار سلولی، فشار داخل سلول و هدایت حرارتی اثر بگذارد. در سیستمهای مختلف ممکن است از آب، هیدروکربنهایی مانند پنتان یا سایر عوامل فومزا استفاده شود و انتخاب آن باید بر اساس طراحی محصول، تجهیزات و الزامات ایمنی و محیطزیستی انجام گیرد.
مهمترین عیوب فوم پلی یورتان ساندویچ پانل و علت ایجاد آنها
فوم پلییورتان هسته اصلی عایق در ساندویچ پانل است و هر تغییر در کیفیت آن میتواند روی عملکرد نهایی پانل اثر بگذارد. بعضی عیوب در همان ابتدای تولید دیده میشوند، اما برخی دیگر پس از گذشت زمان یا هنگام استفاده از پانل مشخص خواهند شد. تشخیص درست این نشانهها اهمیت زیادی دارد و میتواند از افزایش هزینههای تولید و تعمیرات جلوگیری کند؛ در ادامه، برخی از ایرادات رایج در ساندویچ پانلها بررسی میشوند.
- تغییر دانسیته و یکنواخت نبودن فوم
یکی از نشانههای ضعف در فرآیند تولید، اختلاف دانسیته فوم در قسمتهای مختلف پانل است. وقتی مواد بهدرستی توزیع نشوند یا شرایط واکنش در تمام سطح پانل یکسان نباشد، فوم با ساختار یکنواخت شکل نمیگیرد. تغییر دمای پلیال و ایزوسیانات، نوسان نسبت اختلاط، عملکرد نامناسب سیستم تزریق و شرایط رشد فوم از عواملی هستند که باید در این حالت بررسی شوند.
برای رفع این مشکل، باید یکنواختی فرآیند تولید در تمام مراحل بررسی شود. کنترل دقیق دمای پلیال و ایزوسیانات، نسبت اختلاط و تزریق، نحوه توزیع مواد روی ورق و شرایط رشد فوم، به شناسایی عامل اصلی اختلاف کمک میکند. همچنین، اندازهگیری دانسیته در نقاط مختلف پانل مشخص میکند که ناهماهنگی از فرمولاسیون و سیستم تزریق ناشی شده است یا در مرحله شکلگیری و پخت فوم ایجاد شده است.
- حفره و ناهماهنگی در ساختار سلولی
فوم عایق باید ساختاری یکنواخت داشته باشد. مشاهده حفرههای بزرگ، سلولهای نامنظم یا بخشهایی با تراکم متفاوت نشان میدهد که فرآیند تشکیل فوم به شکل مطلوب پیش نرفته است. کیفیت اختلاط، مقدار عامل فومزا، سرعت واکنش و وجود رطوبت در مواد یا سطح ورق، از عواملی هستند که میتوانند ساختار سلولی را تغییر دهند.
در این شرایط، بررسی مقطع فوم اطلاعات ارزشمندی در اختیار تولیدکننده قرار میدهد. اگر ناهماهنگی در تمام ضخامت هسته دیده شود، باید فرمولاسیون و شرایط واکنش بررسی شود؛ اما اگر مشکل به ناحیه مشخصی محدود باشد، نحوه تزریق و توزیع مواد یا شرایط خط تولید اهمیت بیشتری پیدا میکند.
- ضعف چسبندگی فوم به ورق
فوم پلیاورتان زمانی میتواند عملکرد مناسبی در ساختار ساندویچی داشته باشد که اتصال آن با ورقهای دو طرف نیز به اندازه کافی مستحکم باشد. جدا شدن فوم از ورق یا باقی ماندن سطح صاف ورق پس از جدایش، میتواند نشانه ضعف در اتصال باشد. آلودگی، روغن، رطوبت یا آماده نبودن سطح ورق، در کنار دمای نامناسب و انتخاب نادرست سیستم مواد، از دلایل مهم این مشکل هستند.
برای جلوگیری از این عیب، شرایط سطح ورق باید پیش از تولید کنترل شود و سیستم پلییورتان نیز با جنس ورق و شرایط فرآیند هماهنگ باشد. آزمون چسبندگی در کنترل کیفیت محصول میتواند ضعف اتصال را پیش از عرضه ساندویچ پانل مشخص کند.
- جمعشدگی و تغییر ابعاد فوم
اگر فوم پس از تولید بخشی از حجم خود را از دست بدهد یا ابعاد آن تغییر کند، پایداری ساختار آن زیر سوال میرود. این وضعیت میتواند نتیجه فرمولاسیون نامناسب، پخت ناکافی، ساختار سلولی ناپایدار یا عدم تعادل میان واکنشهای شیمیایی و فرآیند تولید گاز باشد. تغییرات شدید دمایی نیز میتواند این مشکل را آشکارتر کند.
در چنین مواردی، صرفا تغییر دانسیته راهحل مناسبی نیست. پایداری ابعادی فوم باید در شرایط مشخص بررسی شود و در صورت مشاهده تغییر، فرمولاسیون، عامل فومزا و شرایط پخت مورد بازبینی قرار گیرند.
- کاهش عملکرد عایق حرارتی
یکی از مهمترین انتظارات از ساندویچ پانل پلی یورتان، کاهش انتقال حرارت میان دو طرف پانل است. اگر عملکرد حرارتی فوم پایینتر از مقدار مورد انتظار باشد، باید ساختار سلولی و ترکیب فوم مورد بررسی قرار گیرد. اندازه و یکنواختی سلولها، درصد سلولهای بسته، نوع عامل فومزا، دانسیته و میزان رطوبت، همگی میتوانند بر هدایت حرارتی اثر بگذارند.
بنابراین، نمیتوان افت عملکرد حرارتی را تنها به یک عامل نسبت داد. مقایسه نتایج هدایت حرارتی با مشخصات طراحی، در کنار بررسی دانسیته و ساختار فوم، کمک میکند مشخص شود مشکل از فرمولاسیون است یا از شرایطی که فوم در خط تولید تشکیل شده است.

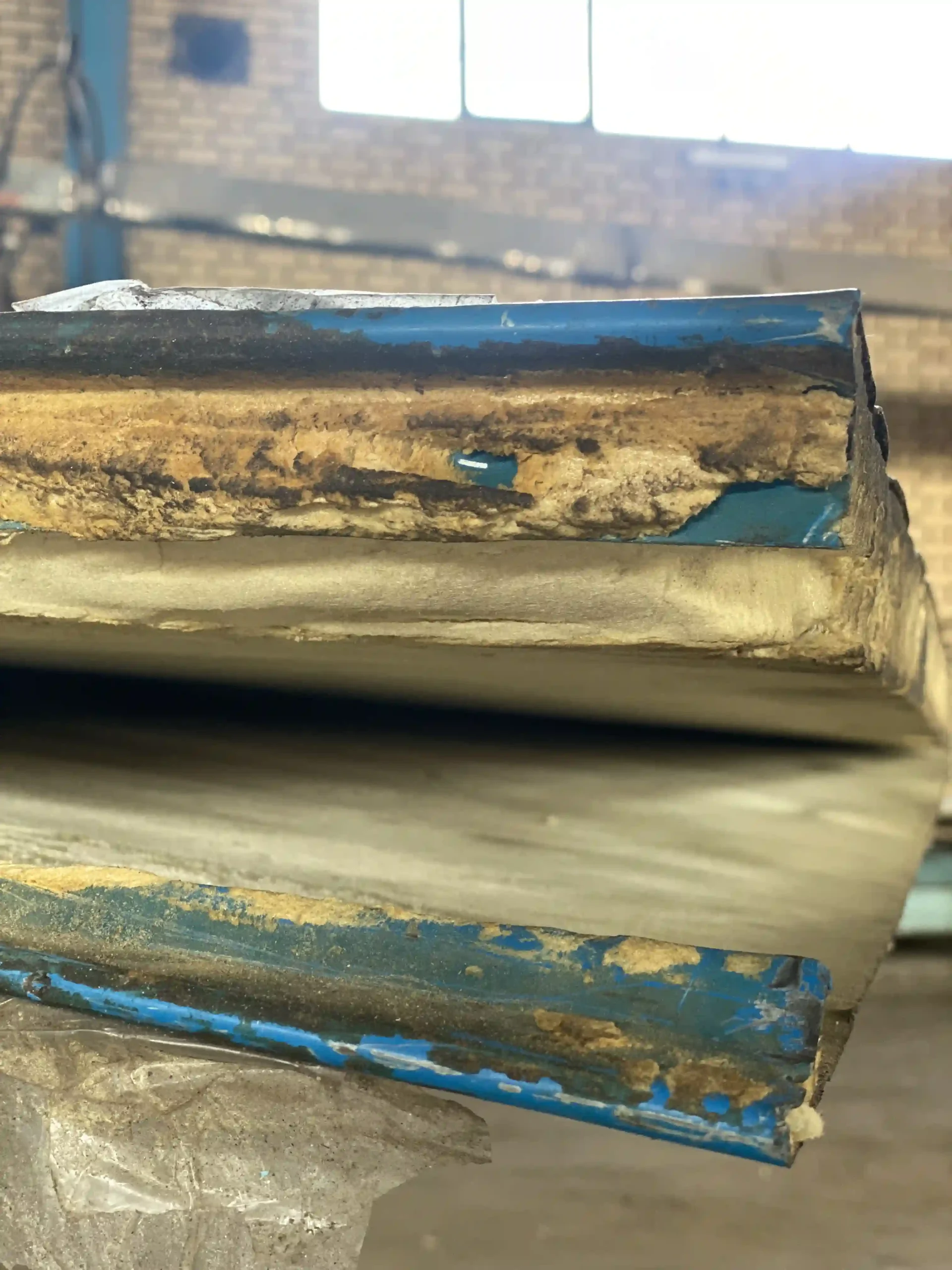

- ترک خوردگی فوم
ترکهای ایجادشده در هسته پلییورتان نشان میدهند که ساختار فوم در برابر تنشهای ایجادشده در فرآیند تولید یا تغییرات بعدی، پایداری کافی نداشته است. این ترکها ممکن است در داخل فوم، نزدیک سطح ورق یا در امتداد نواحی ضعیف ساختار دیده شوند. تغییرات سریع دما، جمعشدگی فوم، پخت ناکافی، ساختار سلولی نامناسب و اختلاف دانسیته در بخشهای مختلف پانل از عواملی هستند که میتوانند زمینه ایجاد ترک را فراهم کنند.
اگر ترکها پس از خنک شدن یا در اثر تغییرات دمایی ظاهر شوند، باید پایداری ابعادی فوم و شرایط تشکیل و پخت آن بررسی شود. در مقابل، ترکهایی که از نقاط مشخصی در هسته شروع میشوند، میتوانند با ناهماهنگی ساختار فوم، وجود حفره یا ضعف موضعی مرتبط باشند. بنابراین برای جلوگیری از این مشکل، علاوه بر کنترل فرمولاسیون و نسبت مواد، یکنواختی دانسیته، ساختار سلولی و شرایط دمایی فرآیند نیز باید تحت کنترل باشد.
چه عواملی باعث کاهش عملکرد حرارتی عایق ساندویچ پانل میشوند؟
عملکرد حرارتی ساندویچ پانل پلییورتان به کیفیت فوم و شرایط تشکیل ساختار سلولی آن وابسته است. دانسیته فوم باید در محدوده طراحی قرار داشته باشد، زیرا تغییر آن میتواند هم ساختار سلولی و هم خواص عایق حرارتی را تحت تاثیر قرار دهد. اندازه و یکنواختی سلولها و درصد سلولهای بسته، از عوامل موثر بر میزان انتقال حرارت در فوم هستند.
نوع و مقدار عامل فومزا نیز اهمیت دارد، زیرا گاز موجود در سلولها بخشی از مقاومت حرارتی فوم را تامین میکند. دمای مواد، نسبت اختلاط و شرایط واکنش نیز باید بهدرستی تنظیم شوند تا ساختار فوم مطابق مشخصات مورد نظر شکل بگیرد. همچنین، جذب آب در فوم میتواند هدایت حرارتی آن را افزایش دهد؛ بنابراین، انتخاب ساختار سلولی مناسب و کنترل کیفیت فوم برای کاهش جذب آب اهمیت دارد. در نهایت، بررسی افت عملکرد حرارتی باید با ارزیابی همزمان دانسیته، ساختار سلولی، عامل فومزا و شرایط تولید انجام شود.
چگونه از ایجاد عیوب در فوم پلی یورتان ساندویچ پانل جلوگیری کنیم؟
پیشگیری از عیوب باید قبل از شروع تولید نهایی آغاز شود. نخستین مرحله، تعریف مشخصات فنی محصول است؛ یعنی تولیدکننده باید بداند چه دانسیتهای، چه ضخامت هستهای، چه مقاومت مکانیکی و چه سطحی از عملکرد حرارتی برای پانل مورد نیاز است. پس از مشخص شدن این الزامات، سیستم پلییورتان باید براساس شرایط واقعی تولید انتخاب یا فرمولبندی شود. از طرفی، استفاده از مواد اولیه مناسب بدون تنظیم فرآیند، به تنهایی تضمینکننده کیفیت نیست.
کنترل دمای پلیال و ایزوسیانات، دمای ورق، نسبت اختلاط، فشار و شرایط تجهیزات، سرعت خط و زمانهای واکنش باید در محدوده مشخصی قرار داشته باشد. علاوه بر آن، تغییرات محیطی مانند دمای سالن تولید نیز نباید نادیده گرفته شود. در تولید صنعتی، هدف این نیست که یک محصول خوب به صورت اتفاقی تولید شود؛ هدف این است که فرآیند به اندازهای پایدار باشد که محصول با مشخصات مشابه، به صورت تکرارپذیر تولید شود.
کنترل مواد اولیه نیز باید بخشی از فرآیند پیشگیری باشد. پلیال، ایزوسیانات، کاتالیست، سورفکتانت و عامل فومزا هر کدام نقش مشخصی در واکنش و شکلگیری فوم دارند. تغییر مشخصات هر یک از این مواد میتواند رفتار سیستم را تغییر دهد. بنابراین، کنترل بچهای مواد اولیه، بررسی مشخصات فنی و نگهداری مناسب آنها اهمیت زیادی دارد. در صورت تغییر تامینکننده یا گرید ماده، بهتر است سیستم پیش از ورود به تولید انبوه مجدداً ارزیابی شود.
نحوه کنترل کیفیت عایق پلی یورتان ساندویچ پانل
کنترل کیفیت ساندویچ پانل باید هم مواد اولیه، هم فرآیند و هم محصول نهایی را در بر بگیرد. در مرحله مواد اولیه، مواردی مانند مشخصات پلیال و ایزوسیانات، ویسکوزیته، واکنشپذیری و شرایط نگهداری باید بررسی شود. در مرحله فرآیند، نسبت اختلاط، دمای مواد، سرعت خط و زمانهای واکنش اهمیت دارند. در محصول نهایی نیز بررسی دانسیته، ابعاد، یکنواختی فوم، چسبندگی و خواص مکانیکی و حرارتی میتواند برای ارزیابی کیفیت مورد استفاده قرار گیرد.
آزمون دانسیته یکی از روشهای پایه برای بررسی یکنواختی فوم است، اما به تنهایی کافی نیست. بسته به کاربرد پانل، آزمایشهایی مانند مقاومت فشاری، استحکام برشی، پایداری ابعادی، هدایت حرارتی، جذب آب و بررسی درصد سلولهای بسته نیز میتوانند اهمیت داشته باشند. برای ساندویچ پانل، بررسی اتصال فوم به ورق نیز اهمیت ویژهای دارد، زیرا عملکرد واقعی محصول به مجموعه این اجزا وابسته است.
نمونهبرداری باید به گونهای انجام شود که فقط یک نقطه از یک پانل نماینده کل تولید در نظر گرفته نشود. در تولید پیوسته، تغییرات عرضی و طولی ممکن است وجود داشته باشد و به همین دلیل بررسی بخشهای مختلف محصول میتواند تصویر دقیقتری از وضعیت فرآیند ارائه دهد. ثبت نتایج آزمایشها نیز امکان شناسایی روندهای نامطلوب را فراهم میکند؛ برای مثال، افزایش تدریجی دانسیته یا تغییر زمان واکنش میتواند پیش از تبدیل شدن به یک عیب جدی شناسایی شود.
انتخاب مواد اولیه مناسب؛ گامی مهم برای تولید عایق باکیفیت
سیستم مواد اولیه پلی یورتان، پایه اصلی شکلگیری فوم عایق ساندویچ پانل است. پلیال و ایزوسیانات اجزای اصلی واکنش هستند، اما عملکرد نهایی تنها به این دو ماده محدود نمیشود. کاتالیستها سرعت و تعادل واکنشها را کنترل میکنند، سورفکتانت سیلیکونی در کنترل و تثبیت ساختار سلولی نقش دارد و عامل فومزا شرایط لازم برای ایجاد ساختار فومی را فراهم میکند. به همین دلیل، تغییر هر یک از این اجزا میتواند رفتار کل سیستم را تغییر دهد.
انتخاب سیستم پلیاورتان باید براساس کاربرد نهایی انجام شود. فومی که برای یک محصول خاص مناسب است، ممکن است برای ساندویچ پانل با ضخامت، سرعت خط یا شرایط محیطی متفاوت عملکرد مطلوبی نداشته باشد. پارامترهایی مانند زمان کرم، زمان ژل، زمان بالا آمدن، دانسیته آزاد و قالبی، قابلیت چسبندگی، پایداری ابعادی و خواص مکانیکی باید در کنار یکدیگر بررسی شوند. به بیان دیگر، بهترین مواد اولیه الزاما موادی نیستند که یک ویژگی را به بیشترین مقدار برسانند؛ بلکه موادی هستند که مجموعه مشخصات مورد نیاز محصول را به شکل پایدار تامین کنند.
در این مرحله، همکاری میان تولیدکننده ساندویچ پانل و تامینکننده مواد اولیه پلییورتان اهمیت زیادی دارد. یک تامینکننده تخصصی باید بتواند سیستم را براساس تجهیزات و شرایط واقعی خط بررسی کند و در صورت نیاز، فرمولاسیون را برای دستیابی به مشخصات مورد نظر تنظیم کند. شرکت ایمن پلیمر شیمی با تمرکز بر تولید مواد اولیه و سیستمهای پلی یورتان، میتواند در این بخش از زنجیره تولید، نقش تامینکننده مواد و دانش فنی مورد نیاز برای کاربردهای مختلف پلییورتان را ایفا کند.
نقش شرایط تولید و تجهیزات در کیفیت ساندویچ پانل
بهترین فرمولاسیون پلییورتان نیز در صورت استفاده در شرایط فرآیندی نامناسب نمیتواند عملکرد مورد انتظار را ایجاد کند. تجهیزات اختلاط باید توانایی ایجاد مخلوط یکنواخت را داشته باشند و سیستم تزریق باید نسبت اجزا را با دقت و پایداری حفظ کند. تغییرات فشار، دبی یا دمای مواد میتواند در تولید پیوسته به نوسان خواص فوم منجر شود.
علاوه بر آن، شرایط مکانیکی خط نیز اهمیت دارد. فاصله میان ورقها، سرعت حرکت، فشار واردشده به پانل در زمان رشد فوم و شرایط انتقال حرارت باید با سیستم مواد هماهنگ باشند. اگر سرعت رشد فوم با زمان ماند در خط سازگار نباشد، ممکن است فوم پیش از رسیدن به شرایط مناسب از مرحله شکلگیری خارج شود یا در زمان نامناسب تحت فشار قرار گیرد. بنابراین، عیبیابی ساندویچ پانل باید با نگاه همزمان به شیمی مواد و عملکرد تجهیزات انجام شود.
اشتباهات رایج در اجرای ساندویچ پانل پلی یورتان
مشکلات ساندویچ پانل همیشه در کارخانه ایجاد نمیشوند. اجرای نادرست نیز میتواند عملکرد یک پانل باکیفیت را کاهش دهد. برش نادرست، آسیب زدن به لبهها، ایجاد فاصله در اتصالات، استفاده نامناسب از پیچ و اتصالات یا بیتوجهی به آببندی میتواند باعث ایجاد مسیرهای ناخواسته برای نفوذ هوا و رطوبت شود. این مسئله بهخصوص در سازههایی که کنترل دما اهمیت دارد، میتواند اثر قابل توجهی بر عملکرد عایق داشته باشد.
یکی دیگر از نکات مهم، توجه به جزئیات اتصال پانلها است. بدین معنی که حتی اگر هسته فوم دارای هدایت حرارتی پایین باشد، درزها و اتصالات نامناسب میتوانند به نقاط ضعف حرارتی تبدیل شوند. از این رو، اجرای ساندویچ پانل باید مطابق طراحی سازه و دستورالعمل فنی محصول انجام شود. در پروژههای حساس، کیفیت نصب باید مانند کیفیت خود پانل بخشی از فرآیند کنترل عملکرد عایق در نظر گرفته شود.
جمعبندی
کیفیت ساندویچ پانل پلییورتان از یک مرحله یا یک ماده مشخص بدست نمیآید، بلکه نتیجه هماهنگی میان طراحی محصول، سیستم مواد اولیه و شرایط تولید است. هرگونه تغییر در نسبت مواد، دمای فرآیند، شرایط واکنش یا نحوه شکلگیری فوم میتواند خواص نهایی هسته عایق را تغییر دهد و خود را به شکل عیوبی مانند تغییر دانسیته، ترکخوردگی، ضعف چسبندگی یا کاهش پایداری ابعادی نشان دهد.
به همین دلیل، رفع عیوب فوم نباید با تغییرات حدسی در فرمولاسیون یا فرآیند انجام شود. شناسایی دقیق نوع عیب، بررسی علت ایجاد آن و استفاده از آزمونهای مناسب، مسیر مطمئنتری برای اصلاح فرآیند فراهم میکند. در این میان، انتخاب سیستم پلییورتان متناسب با نوع ساندویچ پانل، تجهیزات خط تولید و مشخصات مورد انتظار، نقش مهمی در کاهش نوسانات و دستیابی به کیفیت پایدار دارد. در نهایت، تولید یک ساندویچ پانل عایق با عملکرد قابل اتکا، حاصل کنترل مستمر تمام این عوامل در کنار یکدیگر است.
