فهرست مطالب
این موضوع برای تولیدکنندگان کفش اهمیت زیادی دارد، زیرا زیره در هر قدم تحت فشار، خمشدن، کشش، سایش و تغییر شکلهای متوالی قرار میگیرد. بنابراین، فوم زیره کفش باید علاوه بر وزن کم و انعطافپذیری مناسب، مقاومت خوبی در برابر رشد ترک، پارگی، سایش و خستگی مکانیکی داشته باشد. در این مقاله بررسی میکنیم که چرا فوم زیره کفش پلی یورتان ترک میخورد، کدام عوامل در فرمولاسیون و تولید بیشترین نقش را دارند و چگونه میتوان با انتخاب صحیح مواد اولیه پلی یورتان و کنترل فرآیند، احتمال ایجاد ترک را کاهش داد.
فوم زیره کفش پلی یورتان چیست و چه ویژگیهایی باید داشته باشد؟
پلی یورتان یکی از مواد مهم در صنعت کفش است که میتواند برای تولید زیرههای سبک، انعطافپذیر و مقاوم بکار رود. در ساخت زیرههای پلی یورتان، با تغییر فرمولاسیون و شرایط واکنش میتوان ساختار سلولی، چگالی، سختی، انعطافپذیری و سایر ویژگیهای فیزیکی را متناسب با کاربرد تنظیم کرد. به همین دلیل یک فرمول مناسب برای کفش ایمنی الزاما همان عملکردی را ندارد که برای کفش ورزشی، کفش روزمره یا کفش کارگاهی مورد نیاز است.
فوم زیره کفش باید بتواند در برابر تغییر شکلهای مکرر مقاومت کند و پس از هزاران بار خمشدن، خواص مکانیکی خود را تا حد قابلقبولی حفظ کند. مقاومت کششی، ازدیاد طول، استحکام پارگی، مقاومت در برابر سایش، چگالی، سختی و مقاومت در برابر رشد ترک از جمله ویژگیهایی هستند که باید در ارزیابی مواد زیره مورد توجه قرار گیرند. در استانداردهای مرتبط با مواد پلی یورتانی مورد استفاده در زیره کفش نیز ویژگیهایی مانند چگالی، استحکام کششی، ازدیاد طول، پارگی، سختی، رشد ترک و مقاومت سایشی مورد توجه قرار گرفتهاند.
از طرف دیگر، صرفا بالا بودن یک ویژگی به معنای عملکرد بهتر نیست. برای مثال افزایش سختی ممکن است در برخی کاربردها مطلوب باشد، اما اگر ساختار پلیمر بیش از حد سخت شود، مقاومت آن در برابر خمشدن و رشد ترک کاهش پیدا میکند. در واقع، زیره مناسب باید میان انعطافپذیری، استحکام، سختی، چگالی و مقاومت به خستگی تعادل ایجاد کند. نوع پلیال نیز در این عملکرد اهمیت دارد؛ بنابراین، انتخاب سیستم پلیال باید براساس محیط مصرف و شرایط واقعی استفاده از کفش انجام شود.
خدمات پس از فروش
ایمن پلیمر شیمی، پیشرو در تولید پلی یورتان، با ارائه محصولات متنوع و کارآمد، نیازهای تخصصی شما را به بهترین شکل پاسخ میدهد.
۱۰ علت اصلی ترک خوردن فوم زیره کفش پلی یورتان
ترکخوردگی زیره پلی یورتان معمولا نتیجه چندین عامل مختلف است که به صورت همزمان باعث میشوند مقاومت فوم در برابر خمش و رشد ترک کاهش پیدا کند. برای پیدا کردن علت واقعی، باید فرمولاسیون، مواد اولیه، شرایط واکنش، ساختار سلولی، قالبگیری و حتی شرایط نگهداری محصول بررسی شود که در ادامه به آنها میپردازیم.
۱. هیدرولیز و تخریب شیمیایی پلی یورتان
یکی از شناختهشدهترین دلایل تخریب برخی زیرههای پلی یورتان، هیدرولیز است. این پدیده بهخصوص در سیستمهای پلیاستری اهمیت بیشتری دارد. در شرایطی که رطوبت و دما برای مدت طولانی در کنار ساختار حساس پلی یورتان قرار داشته باشند، پیوندهای استری میتوانند دچار تخریب شوند. نتیجه این فرآیند، کاهش وزن مولکولی و افت تدریجی خواص مکانیکی ماده است.
یکی از نشانههای مهم این نوع تخریب آن است که زیره ممکن است در ابتدا عملکرد کاملا طبیعی داشته باشد، اما پس از گذشت زمان شکننده شود و با خمشدن ترک بخورد. در چنین شرایطی ممکن است ظاهر فوم در زمان تولید مناسب بوده باشد و مشکل در اثر فرآیندهای محیطی پس از تولید ایجاد شده باشد. انتخاب سیستم پلی یورتان متناسب با شرایط مصرف و انجام آزمونهای دوام و مقاومت هیدرولیزی میتواند احتمال بروز این مشکل را کاهش دهد.
۲. انتخاب نامناسب مواد اولیه پلی یورتان
کیفیت و نوع مواد اولیه تاثیر مستقیمی بر ساختار نهایی فوم زیره دارد. پلیال، ایزوسیانات، کاتالیست، سورفکتانت (عامل فعالکننده سطحی)، عامل فومزا و سایر اجزای فرمولاسیون باید در کنار یکدیگر انتخاب شوند. تغییر در مشخصات یکی از این مواد میتواند تعادل واکنش و در نتیجه ساختار سلولی و خواص مکانیکی فوم را تغییر دهد.
در تولید صنعتی، استفاده از مواد اولیه نامناسب، مواد دارای رطوبت بالا، مواد تخریبشده یا موادی که مشخصات آنها با فرمولاسیون اصلی تفاوت دارد، میتواند به کاهش استحکام و انعطافپذیری منجر شود. به همین دلیل، علاوه بر نام تجاری، پارامترهایی مانند عدد هیدروکسیل پلیال، ویسکوزیته، مقدار آب، مشخصات ایزوسیانات و سازگاری اجزای سیستم نیز باید کنترل شوند.
۳. نسبت نامناسب ایزوسیانات و شاخص ایزوسیانات
نسبت پلیال و ایزوسیانات یکی از مهمترین پارامترهای شیمیایی در تولید فوم پلی یورتان است. شاخص ایزوسیانات مشخص میکند که مقدار گروههای ایزوسیانات نسبت به گروههای واکنشپذیر موجود در فرمولاسیون چه میزان است. تغییر این شاخص میتواند روی میزان تشکیل پیوندهای یورتان و اوره، ساختار شبکه پلیمری، سختی و رفتار مکانیکی اثر بگذارد.
اگر مقدار ایزوسیانات کمتر یا بیشتر از محدوده مناسب سیستم باشد، ممکن است محصول به تعادل مطلوب بین استحکام و انعطافپذیری نرسد. افزایش بیش از حد سختی یا تشکیل ساختاری که توانایی تحمل تغییر شکلهای مکرر را ندارد، میتواند زمینه را برای شروع و رشد ترک فراهم کند. بنابراین، اصلاح مشکل ترکخوردگی با افزایش یا کاهش خودسرانه ایزوسیانات راهکار مناسبی نیست و باید شاخص مناسب برای همان سیستم و کاربرد مشخص شود.
۴. وجود رطوبت در مواد اولیه
آب یکی از اجزای بسیار واکنشپذیر در سیستمهای پلی یورتان است و حضور کنترلنشده آن میتواند واکنش فومزایی و ساختار نهایی محصول را تغییر دهد. واکنش ایزوسیانات با آب علاوه بر تشکیل پیوندهای اوره، گاز دیاکسیدکربن ایجاد میکند که در فرآیند فومسازی نقش دارد. اگر مقدار آب از محدوده طراحیشده فرمولاسیون خارج شود، کنترل ساختار سلولی دشوار خواهد شد.
رطوبت اضافی میتواند باعث ایجاد سلولبندی نامناسب، تغییر چگالی، افزایش تخلخل یا ایجاد نواحی ضعیف در فوم شود. این نواحی در زمان خمشدن زیره میتوانند محل شروع ترک باشند. به همین دلیل، نگهداری صحیح پلیال، کنترل رطوبت مواد و جلوگیری از ورود آب به سیستم از اقدامات مهم برای حفظ کیفیت فوم زیره کفش است.
۵. چگالی نامناسب و ساختار سلولی ضعیف
چگالی فوم تنها یک عدد برای کنترل وزن زیره نیست، بلکه با ساختار سلولی و خواص مکانیکی محصول ارتباط دارد. اگر چگالی بیش از حد پایین باشد، ممکن است دیواره سلولها توان تحمل تنشهای واردشده در زمان خمشدن کفش و فشار را نداشته باشند. از طرف دیگر، افزایش بیش از حد چگالی نیز الزاما به معنای افزایش مقاومت در برابر ترک نیست. بدین معنی که اندازه سلولها، یکنواختی آنها، ضخامت دیواره سلولی و نسبت سلولهای باز و بسته نیز اهمیت دارند. وجود سلولهای بسیار بزرگ، حفرههای داخلی یا توزیع نامناسب سلولها میتواند نقاط تمرکز تنش ایجاد کند. بنابراین، برای بررسی علت ترک فوم زیره، اندازهگیری چگالی باید در کنار بررسی ساختار سلولی و آزمونهای مکانیکی انجام شود.
۶. عدم تعادل در کاتالیستها و سیستم فومزایی
کاتالیستها سرعت واکنشهای مختلف در سیستم پلی یورتان را کنترل میکنند و تعادل میان واکنش تشکیل پلیمر و واکنش فومزایی برای ایجاد ساختار مناسب اهمیت زیادی دارد. اگر سرعت واکنشها بهدرستی تنظیم نشده باشد، ساختار سلولی فوم به درستی شکل نمیگیرد. این موضوع میتواند روی اندازه و یکنواختی سلولها، پایداری فوم و خواص مکانیکی اثر بگذارد. تغییر مقدار کاتالیست بدون در نظر گرفتن سایر اجزای فرمولاسیون نیز میتواند نتیجه معکوس داشته باشد. از این رو، برای اصلاح ترکخوردگی، سیستم کاتالیستی نیز بهعنوان بخشی از کل فرمولاسیون، باید مورد بررسی قرار گیرد.
۷. اختلال در فرآیند اختلاط و واکنش
یک فرمولاسیون مناسب نیز در صورت اجرای نادرست فرآیند نمیتواند محصول مطلوب ایجاد کند. کیفیت اختلاط پلیال و ایزوسیانات، دمای مواد، زمان اختلاط و شرایط انتقال مواد بر یکنواختی واکنش تاثیر دارند. اختلاط ناکافی میتواند باعث ایجاد مناطقی با ترکیب شیمیایی متفاوت شود و این نواحی در محصول نهایی به نقاط ضعف تبدیل شوند.
در سیستمهای فوم پلی یورتان، زمان واکنش کوتاه است و به همین دلیل تجهیزات و فرآیند باید بهگونهای تنظیم شوند که مواد با سرعت و یکنواختی مناسب با یکدیگر ترکیب شوند. نوسان در دمای مواد یا تغییر شرایط دستگاه نیز میتواند باعث تغییر زمان کرم، ژل و رشد فوم شود و در نهایت خواص محصول نهایی دستخوش تغییر میشود.
۸. دمای نامناسب قالب و شرایط پخت
دمای قالب و شرایط پخت نقش مهمی در شکلگیری و تثبیت ساختار پلی یورتان دارند. اگر قالب بیش از حد سرد یا گرم باشد، سرعت واکنش و رفتار فوم در زمان شکلگیری تغییر میکند. همچنین، زمان ماند ناکافی میتواند باعث شود محصول پیش از تکمیل فرآیند واکنش، از قالب خارج شود.
فوم ممکن است پس از خروج از قالب ظاهری کاملا سالم داشته باشد، اما ساختار داخلی آن هنوز به شرایط مطلوب نرسیده باشد. در چنین وضعیتی، اعمال فشار و خمشدن در مراحل بعدی میتواند باعث ایجاد آسیب یا ترک شود. بنابراین، کنترل دمای قالب، زمان ماند و شرایط پسپخت، بهخصوص در محصولات حساس، باید بخشی از برنامه کنترل فرآیند باشد.
۹. باز کردن قالب و اعمال تنش مکانیکی زودهنگام
با توجه به آنچه پیشتر گفته شد، زمانی که قطعه از قالب خارج میشود، ممکن است هنوز به خواص نهایی خود نرسیده باشد. اگر زیره در این مرحله تحت فشار، خمشدن، کشش یا تغییر شکل شدید قرار گیرد، تنشهای داخلی میتوانند در ساختار فوم باقی بمانند. این تنشها ممکن است بلافاصله به شکل ترک دیده نشوند، اما در طول زمان و با تکرار خمش رشد کنند.
از طرف دیگر، طراحی نامناسب قالب یا خروج سخت قطعه نیز میتواند به سطح فوم آسیب وارد کند. حتی یک خراش یا بریدگی کوچک در سطح زیره میتواند در هنگام استفاده به نقطه شروع ترک تبدیل شود. به همین دلیل، نحوه خارج کردن قطعه از قالب و زمان مناسب برای آن باید براساس رفتار واقعی سیستم پلی یورتان تعیین شود.
۱۰. شرایط مصرف، نگهداری و طراحی نامناسب زیره
گاهی مشکل از فرمولاسیون یا تولید نیست، بلکه زیره در شرایطی استفاده میشود که برای آن طراحی نشده است. تماس طولانیمدت با رطوبت، دمای بالا یا پایین، روغنها، مواد شیمیایی و تابش مستقیم نور خورشید و پرتو فرابنفش میتواند روند تخریب پلی یورتان را سرعت بخشد. از این رو، نوع پلی یورتان باید با محیط مصرف هماهنگ باشد.
طراحی زیره نیز اهمیت دارد. تغییر ناگهانی ضخامت، گوشههای تیز، شیارهای نامناسب یا نقاطی که در هر قدم تحت تنش بسیار بالا قرار میگیرند، میتوانند تمرکز تنش ایجاد کنند. در چنین شرایطی حتی یک فوم با کیفیت بالا نیز ممکن است در محل مشخصی دچار ترک شود. بنابراین، بررسی ترک باید علاوه بر ماده، طراحی قطعه و شرایط واقعی استفاده را نیز در نظر بگیرد.
تاثیر کیفیت مواد اولیه بر ترکخوردگی فوم زیره کفش
مواد اولیه پلی یورتان نقش مهمی در عملکرد نهایی فوم زیره کفش دارند و باید متناسب با ویژگیهای مورد انتظار از محصول انتخاب شوند. پلیال و ایزوسیانات بهعنوان اجزای اصلی سیستم، در شکلگیری ساختار شیمیایی و شبکه پلیمری نقش تعیینکنندهای دارند. در کنار سایر اجزای فرمولاسیون، نوع و نسبت این مواد میتواند رفتار فوم را در برابر خمش، سایش، کشش، رطوبت و تغییرات دما تحت تاثیر قرار دهد. از این رو، انتخاب دقیق مواد اولیه، یکی از مراحل مهم در دستیابی به زیرهای با خواص مکانیکی و دوام مناسب است.
برای مثال، انتخاب میان سیستمهای پلیاستری و پلیاتری میتواند در دوام زیره در محیطهای مختلف تفاوت ایجاد کند. در کاربردهایی که مقاومت هیدرولیزی اهمیت زیادی دارد، این موضوع باید از مرحله انتخاب مواد اولیه مورد توجه قرار گیرد. همچنین، کیفیت و ثبات سریهای مختلف تولید مواد اولیه اهمیت زیادی دارد؛ زیرا تغییر در مشخصات پلیال یا سایر اجزای سیستم میتواند بدون تغییر ظاهری در فرآیند، خواص نهایی زیره را تغییر دهد.
کنترل مواد اولیه باید پیش از ورود آنها به خط تولید انجام شود. بررسی ویسکوزیته، عدد هیدروکسیل، مقدار رطوبت، مشخصات ایزوسیانات و سازگاری اجزای سیستم از جمله کنترلهایی هستند که میتوانند از ورود مواد نامناسب به فرآیند جلوگیری کنند. در واقع، بسیاری از مشکلاتی که در ظاهر به «کیفیت پایین فوم» نسبت داده میشوند، از مرحله انتخاب یا نگهداری مواد اولیه شروع شدهاند.
از طرف دیگر، استفاده از مواد اولیه با کیفیت بهتنهایی کافی نیست. یک سیستم پلی یورتان باید برای کاربرد موردنظر فرمولبندی شده باشد. همچنین، تامین مواد اولیه از یک سیستم تخصصی و دارای فرمولاسیون متناسب با کاربرد، نقش مهمی در کاهش ریسک ترکخوردگی دارد.
چگونه از ترک خوردن فوم زیره کفش پلی یورتان جلوگیری کنیم؟
اولین قدم برای جلوگیری از ترک خوردن زیره، مشخص کردن علت واقعی مشکل است. تغییر همزمان چند ماده در فرمولاسیون معمولا باعث میشود مشخص نباشد کدام تغییر باعث بهبود یا بدتر شدن محصول شده است. بهتر است پارامترهای کلیدی مانند شاخص ایزوسیانات، رطوبت مواد، چگالی، زمانهای واکنش، دمای مواد و قالب و شرایط پخت بهصورت کنترلشده بررسی شوند.
فرمولاسیون نیز باید برای شرایط واقعی مصرف طراحی شود. اگر زیره قرار است در محیط مرطوب استفاده شود، مقاومت هیدرولیزی اهمیت بیشتری پیدا میکند. اگر محصول برای کفش ورزشی طراحی شده است، مقاومت در برابر خمش و خستگی مکانیکی باید در اولویت باشد. در کفشهای کارگاهی نیز ممکن است مقاومت سایشی، روغن و مواد شیمیایی اهمیت بیشتری داشته باشد. بنابراین، «بهترین فرمول پلی یورتان برای زیره کفش» یک پاسخ ثابت ندارد و باید براساس کاربرد تعریف شود.
در مرحله تولید، کنترل دمای مواد، نسبت اجزا، سرعت و کیفیت اختلاط، دمای قالب و زمان ماند اهمیت دارد. همچنین، شرایط نگهداری مواد اولیه باید بهگونهای باشد که رطوبت یا آلودگی وارد سیستم نشود. اجرای دقیق این کنترلها باعث میشود تغییرات بین سریهای تولید کاهش پیدا کند و محصول نهایی رفتار قابل پیشبینیتری داشته باشد.
پس از تولید نیز باید به شرایط نگهداری توجه کرد. بستهبندی و انبارش مناسب و جلوگیری از قرار گرفتن طولانیمدت در شرایط نامناسب میتواند به حفظ کیفیت کمک کند. در نهایت، جلوگیری از ترکخوردگی یک اقدام واحد نیست و نتیجه هماهنگی میان طراحی، مواد اولیه، فرمولاسیون، تولید و کنترل کیفیت است.

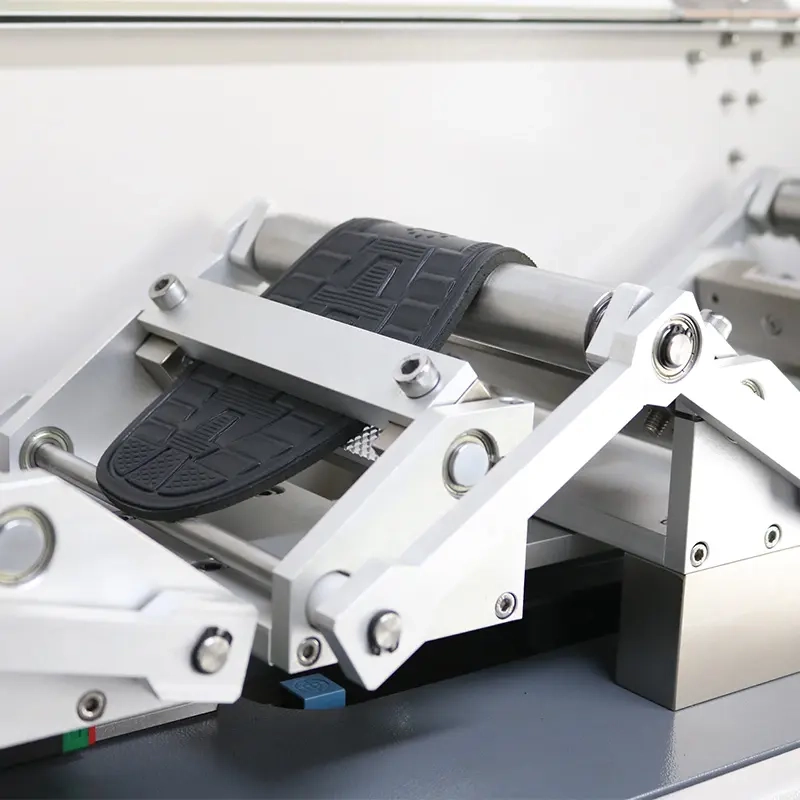

کنترل کیفیت فوم زیره کفش برای جلوگیری از ترکخوردگی
کنترل کیفیت زیره پلی یورتان نباید فقط به بررسی ظاهر محصول محدود شود. ممکن است یک زیره کاملا صاف و بدون ترک از قالب خارج شود، اما در آزمون خمشی یا پس از مدتی استفاده عملکرد مناسبی نداشته باشد. به همین دلیل کنترل کیفیت باید مجموعهای از آزمونهای فیزیکی و مکانیکی را شامل شود تا مشخص شود فوم در شرایط واقعی مصرف چه رفتاری خواهد داشت.
چگالی یکی از اولین پارامترهایی است که باید بررسی شود، اما بهتنهایی معیار کافی نیست. اندازهگیری سختی، استحکام کششی، ازدیاد طول، مقاومت پارگی، مقاومت سایشی و مقاومت در برابر رشد ترک میتواند اطلاعات کاملتری درباره عملکرد زیره ارائه دهد. در استاندارد ASTM D3851 برای مواد میکروسلولار پلی یورتان مورد استفاده در زیره کفش نیز مجموعهای از همین ویژگیها برای ارزیابی عملکرد مواد در نظر گرفته شده است.
آزمونهای خمشی و خستگی نیز اهمیت زیادی دارند، زیرا زیره کفش در طول عمر خود بارها تغییر شکل میدهد. ممکن است ماده در آزمون کشش عملکرد خوبی داشته باشد، اما در برابر خمش مکرر و پی در پی دچار رشد ترک شود. اگر ترک همیشه در یک نقطه مشخص ایجاد میشود، بررسی ساختار سلولی، ضخامت قطعه و تمرکز تنش در همان ناحیه نیز ضروری است.
در کنار آزمون محصول نهایی، کنترل کیفیت مواد اولیه نیز باید بخشی از سیستم کنترل باشد. ثبت مشخصات هر سری تولید مواد، کنترل رطوبت، بررسی نسبت اختلاط و ثبت پارامترهای تولید کمک میکند در صورت مشاهده ترک، مسیر عیبیابی سریعتر انجام شود. این روش بسیار موثرتر از آن است که پس از تولید تعداد زیادی محصول معیوب، فقط ظاهر زیره بررسی شود.
جمعبندی
ترک خوردن فوم زیره کفش پلی یورتان معمولا ناشی از یک مورد خاص نیست و میتواند از ترکیب عوامل شیمیایی، فرآیندی، ساختاری و محیطی ایجاد شود. هیدرولیز، انتخاب نامناسب پلیال یا ایزوسیانات، شاخص نامناسب ایزوسیانات، رطوبت، ساختار سلولی ضعیف، عدم تعادل کاتالیستها، اختلال در اختلاط، شرایط نامناسب قالبگیری و پخت و حتی طراحی زیره، همگی میتوانند در ایجاد یا رشد ترک نقش داشته باشند.
از این رو، برای تولید یک زیره پلی یورتان بادوام، نباید فقط به ظاهر محصول یا یک ویژگی مانند سختی و چگالی توجه کرد. انتخاب مواد اولیه مناسب، طراحی صحیح سیستم پلی یورتان، کنترل دقیق فرآیند تولید و انجام آزمونهای مکانیکی و دوام باید در کنار یکدیگر قرار بگیرند. در نهایت، کیفیت واقعی فوم زیره زمانی مشخص میشود که بتواند در شرایط واقعی استفاده، بارها خم شود و تحت فشار و سایش قرار بگیرد، بدون اینکه ساختار آن بهسرعت دچار ترک و تخریب شود.
