در این مقاله، عیوب رایج عایق صوت پلی‌یورتان پاششی، از چسبندگی ضعیف و پخت ناقص تا جمع‌شدگی، ترک‌خوردگی، تاول‌زدگی، حفره‌های داخلی و ضعف ساختار فوم بررسی می‌شوند. برای هر عیب، نشانه‌های قابل مشاهده، روش تشخیص و عوامل احتمالی ایجاد آن توضیح داده می‌شود تا بتوان میان ایرادات ظاهری و مشکلات ناشی از اختلال در فرآیند پاشش یا تشکیل فوم تمایز قائل شد. به بیان دیگر، برخی عیوب در زمان تولید به وجود می‌آیند و برخی دیگر هنگام نصب یا پس از قرار گرفتن فوم در شرایط بهره‌برداری ظاهر می‌شوند. برای کنترل کیفیت عایق صوت پلی یورتان باید ابتدا نوع عیب به درستی شناسایی شود و سپس علت احتمالی آن مورد بررسی قرار گیرد.
عایق صوت پلی‌یورتان چیست و چه ویژگی‌هایی دارد؟
فوم پلی یورتان یکی از مواد پلیمری مورد استفاده در ساختارهای جاذب صوت است. در کاربردهای آکوستیکی، معمولا ساختار سلول‌باز اهمیت زیادی دارد، زیرا منافذ به ورود موج صوتی به داخل فوم و اتلاف بخشی از انرژی آن کمک می‌کنند. هنگامی که موج صوتی در شبکه متخلخل حرکت می‌کند، برهم‌کنش هوا با دیواره سلول‌ها و حرکت هوا در مسیرهای داخلی باعث تبدیل بخشی از انرژی صوتی به گرما می‌شود.
از طرفی، عملکرد آکوستیکی فوم فقط به جنس پلی‌یورتان یا چگالی آن وابسته نیست. ضخامت، میزان سلول‌باز، اندازه و توزیع سلول‌ها، پیوستگی منافذ، مقاومت جریان هوا و یکنواختی ساختار نیز اهمیت دارند. به همین دلیل، دو فوم پلی‌یورتان با چگالی یکسان ممکن است عملکرد جذب صوت متفاوتی داشته باشند. طراحی صحیح فرمولاسیون و کنترل فرآیند تولید فوم، برای دستیابی به ساختار مناسب، بخش مهمی از کیفیت محصول نهایی است.

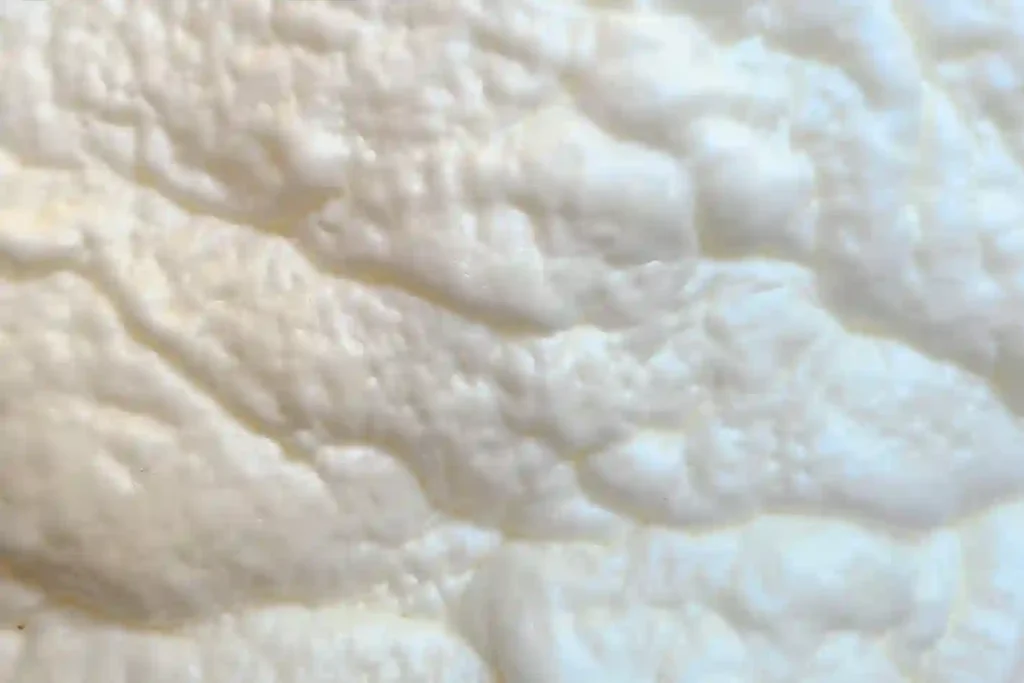

رایج‌ترین عیوب عایق صوت پلی‌یورتان
عیوب فوم پلی‌یورتان پاششی می‌توانند ناشی از اختلال در ساختار سلولی، واکنش و پخت یا شرایط سطح زیرکار و اجرای پاشش باشند. برای تشخیص دقیق، باید نشانه‌های ظاهری و محل بروز هر عیب بررسی شوند. در ادامه، عیوب مهم عایق صوت پلی‌یورتان به تفکیک توضیح داده می‌شود.
۱. عدم چسبندگی فوم به سطح بستر
عدم چسبندگی زمانی رخ می‌دهد که فوم نتواند اتصال مناسبی با سطحی که روی آن اعمال شده ایجاد کند. این عیب معمولا با جدا شدن فوم از بستر، بلند شدن لبه‌ها یا ایجاد نواحی بدون اتصال در فصل مشترک مشخص می‌شود. در این حالت، ممکن است خود فوم از نظر ظاهری و ساختار داخلی مناسب باشد، اما اتصال آن با سطح به اندازه کافی پایدار نباشد.
شرایط سطح بستر نقش مهمی در ایجاد این مشکل دارد. دمای نامناسب سطح، زبری ناکافی، وجود گردوغبار یا چربی و رطوبت بیش از حد می‌توانند کیفیت اتصال را کاهش دهند. اختلاط نامناسب مواد نیز میتواند به شکل‌گیری صحیح لایه تماس آسیب بزند. برای تشخیص، ابتدا باید فصل مشترک فوم و بستر بررسی شود و مشخص شود شکست در محل اتصال اتفاق افتاده یا خود فوم دچار شکست شده است. بررسی وضعیت سطح پیش از اعمال فوم و اندازه‌گیری شرایط محیطی و سطح بستر نیز برای یافتن علت ضروری است.
۲. پخت نامناسب یا ناقص فوم
پخت مناسب برای رسیدن فوم به خواص نهایی مورد انتظار ضروری است. در صورت کامل نشدن واکنش‌های شیمیایی، فوم ممکن است در زمان مورد انتظار به وضعیت پایدار نرسد و خواصی مانند سختی، استحکام یا پایداری ابعادی آن با مشخصات هدف فاصله داشته باشد.
تنظیم نبودن نسبت اجزای واکنش‌دهنده و اختلاط نامناسب از عوامل مهم این عیب هستند. شرایط نامناسب فرآیند نیز میتواند سرعت واکنش و روند تشکیل ساختار را تغییر دهد. برای تشخیص، وضعیت فوم در زمان‌های مشخص پس از تولید بررسی می‌شود و در صورت نیاز خواص آن با نمونه مرجع مقایسه می‌شود. باقی ماندن حالت چسبناک یا نرم غیرعادی، تغییر خواص پس از گذشت زمان و اختلاف محسوس با نمونه استاندارد می‌توانند نشانه‌هایی از پخت نامناسب باشند.
خدمات پس از فروش
ایمن پلیمر شیمی، پیشرو در تولید پلی یورتان، با ارائه محصولات متنوع و کارآمد، نیازهای تخصصی شما را به بهترین شکل پاسخ می‌دهد.
۳. جمع‌شدگی و تغییر ابعاد فوم
جمع‌شدگی زمانی رخ می‌دهد که فوم پس از تشکیل، بخشی از حجم یا ابعاد اولیه خود را از دست بدهد. این عیب میتواند موجب کاهش ضخامت واقعی عایق، ایجاد فاصله میان فوم و سطح شود. در کاربردهای صوتی، چنین تغییراتی اهمیت دارند، زیرا ضخامت و پیوستگی لایه بخشی از مشخصات موثر بر عملکرد آکوستیکی سیستم است.
سلول‌بستگی زیاد یکی از عوامل مهم مرتبط با ناپایداری ابعادی فوم‌های سلول‌باز است. دمای پایین سطح بستر، تنظیم نبودن نسبت مواد و اختلاط نامناسب نیز می‌توانند در ایجاد جمع‌شدگی نقش داشته باشند. تشخیص با اندازه‌گیری ابعاد قطعه در زمان مشخص پس از تولید و مقایسه آن با ابعاد اولیه یا نمونه مرجع انجام می‌شود. اندازه‌گیری باید در چند نقطه انجام شود تا مشخص شود تغییر ابعاد یکنواخت است یا به نواحی خاصی محدود شده است.
۴. استحکام مکانیکی ضعیف فوم
فوم ممکن است از نظر ظاهری سالم و حتی به طور کامل پخت‌شده به نظر برسد، اما استحکام مکانیکی کافی برای کاربرد مورد نظر نداشته باشد. استحکام ضعیف معمولا خود را با خردشدن، تغییر شکل بیش از حد یا تحمل پایین در برابر بار مکانیکی نشان می‌دهد. اهمیت این موضوع به کاربرد نهایی وابسته است؛ زیرا عایق صوتی در بسیاری از تجهیزات در معرض فشار، ارتعاش یا نیروهای مکانیکی قرار دارد.
تنظیم نبودن نسبت پلی ال به ایزوسیانات، پخت ضعیف و اختلاط نامناسب می‌توانند باعث کاهش استحکام فوم شوند. همچنین، بررسی مقطع فوم میتواند مشخص کند که ضعف مکانیکی با ناهمگونی ساختار سلولی همراه است یا خیر.
۵. شکاف و جداشدگی بین لایه‌های فوم
در فوم اسپری پلی‌یورتان که به‌صورت چند مرحله‌ای و در لایه‌های متوالی اعمال می‌شود، ممکن است اتصال مناسبی بین لایه‌ها شکل نگیرد و در مرز آن‌ها شکاف یا جداشدگی ایجاد شود. این عیب با ترک‌خوردگی درون فوم تفاوت دارد؛ زیرا محل گسیختگی در سطح تماس دو لایه قرار دارد و ممکن است به شکل یک خط جدایش یا فضای خالی در مقطع فوم دیده شود.
از عوامل ایجاد این عیب می‌توان به اعمال لایه جدید در زمان نامناسب، آلودگی یا رطوبت سطح لایه قبلی و شرایط نامناسب پاشش اشاره کرد. برای تشخیص، باید مقطع فوم در محل بروز عیب بررسی شود تا مشخص گردد جدایش دقیقا در مرز دو لایه رخ داده است یا درون ساختار فوم قرار دارد. در صورت مشاهده جدایش بین لایه‌ها، بررسی شرایط سطح و زمان‌بندی پاشش لایه‌های متوالی در اولویت قرار می‌گیرد.
۶. تاول‌زدگی و ایجاد حفره‌های درشت زیر پوسته فوم
تاول‌زدگی با ایجاد حفره‌های نسبتا بزرگ در زیر لایه سطحی فوم شناخته می‌شود. در این حالت ممکن است سطح فوم در ابتدا نسبتا سالم به نظر برسد، اما برجستگی‌ها یا نواحی متورم روی سطح ایجاد شوند. پس از برش مقطع، حفره درشت زیر پوسته قابل مشاهده است. این عیب با تخلخل طبیعی فوم یا سلول‌های معمول ساختار پلی‌یورتان تفاوت دارد؛ زیرا منظور از تاول‌زدگی، تشکیل فضاهای بزرگ و غیرطبیعی در نزدیکی سطح است.
وجود رطوبت بیش از حد، دمای پایین محیط و اختلاط نامناسب مواد از عوامل مهم مرتبط با این عیب هستند. برای تشخیص، ابتدا سطح از نظر برجستگی و تغییر شکل بررسی می‌شود و سپس مقطع ناحیه معیوب مورد بررسی قرار می‌گیرد. اندازه و محل حفره، ضخامت پوسته و الگوی تکرار عیب در نواحی مختلف میتواند به شناسایی منشأ آن کمک کند. در صورت ارتباط مشکل با رطوبت یا شرایط محیطی، بررسی وضعیت مواد اولیه و شرایط محیط تولید نیز ضروری است.
۷. ناهمگونی ساختار سلولی و تخلخل غیرطبیعی
ساختار سلولی فوم باید متناسب با فرمولاسیون و کاربرد مورد نظر تشکیل شود. در صورتی که اندازه سلول‌ها بسیار متفاوت باشد یا نواحی با سلول‌های بسیار درشت و بسیار ریز در کنار یکدیگر ایجاد شوند، ساختار فوم یکنواخت نخواهد بود. این مشکل با تاول‌زدگی تفاوت دارد؛ زیرا در اینجا موضوع، تغییر در الگوی کلی سلول‌هاست.
تشخیص این عیب با بررسی سطح و مقطع فوم آغاز می‌شود و در صورت نیاز می‌توان از روش‌های تصویربرداری برای ارزیابی اندازه و توزیع سلول‌ها استفاده کرد. اندازه‌گیری چگالی در نقاط مختلف نیز میتواند وجود ناهمگونی را مشخص کند. از نظر آکوستیکی، این عیب اهمیت ویژه‌ای دارد، زیرا تغییر در اندازه، شکل و ارتباط سلول‌ها میتواند مقاومت جریان هوا و مسیر حرکت موج صوتی در فوم را تغییر دهد. بنابراین، یکنواختی ساختار سلولی یکی از شاخص‌های مهم کنترل کیفیت فوم‌های آکوستیک است.
۸. ترک‌خوردگی و شکستگی فوم
ترک‌خوردگی فوم اسپری پلی یورتان به صورت ایجاد شکاف در سطح یا درون ساختار فوم ظاهر می‌شود. این عیب ممکن است در حین پخت، پس از سرد شدن یا در اثر تغییرات ابعادی فوم ایجاد شود. انقباض پس از پخت، به ویژه در شرایطی که فوم در برابر تغییر ابعاد محدود شده است، میتواند تنش‌هایی در ساختار ایجاد کند. اگر این تنش‌ها از توان تحمل فوم فراتر بروند، احتمال ترک‌خوردگی افزایش مییابد. ضخامت زیاد پاشش در هر مرحله، توزیع غیریکنواخت حرارت و شرایط نامناسب دمایی نیز می‌توانند در ایجاد این عیب نقش داشته باشند.
برای تشخیص علت ترک‌خوردگی، باید زمان ظهور ترک، محل آن و وضعیت ساختار سلولی فوم بررسی شود. ترک‌هایی که پس از پخت و سرد شدن ظاهر می‌شوند، ممکن است با تنش‌های ناشی از انقباض و تغییرات ابعادی مرتبط باشند. در مقابل، ترک‌خوردگی همراه با شکنندگی یا خردشدگی موضعی، بررسی کیفیت واکنش و شرایط اختلاط مواد را ضروری می‌کند. اگر ترک در امتداد سطح زیرکار ایجاد شده باشد، باید احتمال جداشدگی فوم از بستر نیز بررسی شود؛ زیرا این حالت به شکست درون ساختار فوم مربوط نیست.
۹. تغییر رنگ و تخریب حرارتی سطح
تغییر رنگ سطح فوم میتواند در اثر شرایط حرارتی نامناسب یا تغییرات شیمیایی ایجاد شود. در موارد شدیدتر، این امر با تغییر بافت، شکنندگی، سخت‌شدن یا تخریب سطح همراه می‌شود. با این حال، تغییر رنگ به تنهایی برای نتیجه‌گیری درباره کیفیت فوم کافی نیست و باید همراه با تغییرات فیزیکی و شرایط فرآیند بررسی شود.
برای تشخیص، ابتدا باید مشخص شود که تغییر رنگ فقط به سطح فوم محدود است یا در بخش‌های داخلی آن نیز دیده می‌شود. سپس باید دمای مواد اولیه و سطح زیرکار هنگام پاشش، شرایط محیطی و تفاوت ظاهری نمونه‌های تولیدشده در شرایط مختلف بررسی شود؛ زیرا دمای نامناسب میتواند بر سرعت واکنش، کیفیت پخت و پایداری ابعادی فوم تاثیر بگذارد.
علاوه بر آن، اگر تغییر رنگ با نشانه‌هایی مانند شکنندگی یا افت استحکام همراه باشد، انجام آزمون‌های مکانیکی و بررسی پایداری حرارتی میتواند به تشخیص احتمال تخریب فوم کمک کند.
نحوه تشخیص عیوب عایق صوت پلی‌یورتان
تشخیص عیوب فوم اسپری پلی‌یورتان باید با بررسی ظاهر و ساختار فوم آغاز شود. در مرحله نخست، سطح فوم از نظر تغییر رنگ، ترک‌خوردگی، تاول، جمع‌شدگی و جداشدگی بررسی می‌شود. سپس ضخامت و چگالی در نقاط مختلف اندازه‌گیری می‌شوند تا میزان یکنواختی فوم مشخص شود. بررسی مقطع فوم نیز برای شناسایی حفره‌های درشت، ناهمگونی ساختار سلولی و شکاف‌های داخلی اهمیت دارد. اگر عملکرد عایق صوتی کاهش یافته باشد، آزمون جذب صوت در محدوده فرکانسی موردنظر میتواند میزان افت عملکرد را مشخص کند.
برای شناسایی علت عیب، بررسی کیفیت مواد اولیه به تنهایی کافی نیست و باید شرایط اجرای پاشش نیز ارزیابی شود. نسبت اختلاط دو جزء، دمای مواد اولیه و سطح زیرکار، تنظیمات دستگاه و ضخامت هر لایه از جمله مواردی هستند که باید بررسی شوند. همچنین، نحوه حرکت دستگاه، یکنواختی پاشش و مهارت اپراتور می‌توانند در کیفیت فوم نقش داشته باشند. بدین معنی که حتی مواد اولیه سالم و مطابق مشخصات فنی، در صورت اختلاط نامناسب یا اجرای نادرست پاشش، ممکن است فومی با ساختار ناهمگون، چسبندگی ضعیف یا خواص مکانیکی نامطلوب ایجاد کنند.
در نهایت، نتایج بررسی فوم باید با مشخصات فنی مواد اولیه و شرایط واقعی پاشش مقایسه شوند. بررسی نمونه‌های تولیدشده در شرایط مختلف و ارزیابی تنظیمات دستگاه و روش اجرای پاشش، به تفکیک مشکلات ناشی از کیفیت مواد اولیه از خطاهای اجرایی کمک می‌کند. به این ترتیب، علت عیب بر اساس شواهد مشخص می‌شود و می‌توان اقدامات اصلاحی را متناسب با منشأ واقعی مشکل تعیین کرد.

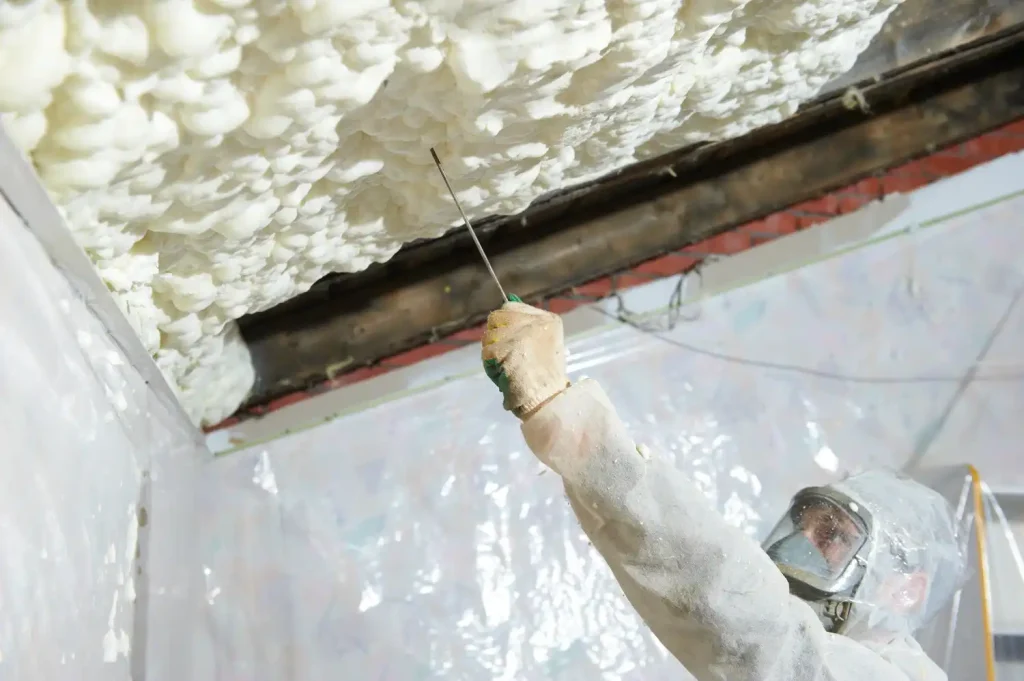

عوامل موثر بر ایجاد عیوب در عایق صوت پلی‌یورتان
کیفیت مواد اولیه و طراحی فرمولاسیون از عوامل بنیادی در تشکیل ساختار فوم هستند. نسبت اجزای واکنش‌دهنده، نوع پلی‌ال و ایزوسیانات و استفاده صحیح از کاتالیست‌ها، سورفکتانت‌ها و سایر اجزای سیستم، سرعت واکنش و نحوه شکل‌گیری سلول‌ها را تعیین می‌کنند. تغییر کنترل‌نشده در این عوامل میتواند باعث تغییر در ساختار سلولی، پخت، استحکام یا پایداری ابعادی شود.
شرایط فرآیند نیز اهمیت زیادی دارد. دمای مواد، دمای محیط و سطح بستر، کیفیت اختلاط، روش اعمال، زمان‌بندی تشکیل لایه‌ها و شرایط پخت باید با سیستم مورد استفاده هماهنگ باشند. در کنار این موارد، رطوبت نیز اهمیت ویژه‌ای دارد؛ زیرا آب میتواند در واکنش‌های سیستم پلی‌یورتان نقش داشته باشد و در صورت کنترل نشدن، ساختار فوم و کیفیت محصول را تغییر دهد.
مشکلات فوم پلی‌یورتان چه تاثیری بر عملکرد صوتی آن دارند؟
عملکرد صوتی فوم پلی‌یورتان به ساختار سلولی و نحوه عبور هوا از شبکه منافذ آن وابسته است. هنگام عبور موج صوتی از این ساختار، حرکت هوا در منافذ و برهم‌کنش آن با دیواره‌های سلولی موجب اتلاف بخشی از انرژی صوت به شکل گرما می‌شود. بنابراین، عیوبی که اندازه سلول‌ها، میزان اتصال منافذ یا مسیرهای عبور هوا را تغییر می‌دهند، می‌توانند ضریب جذب صوت فوم را در فرکانس‌های مختلف تغییر دهند. پژوهش‌های انجام‌شده روی فوم پلی‌یورتان نشان داده‌اند که اندازه سلول و میزان تخلخل باز، نقش مهمی در تعیین رفتار جذب صوت دارند؛ با این حال، تغییر این ویژگی‌ها لزوما به بهبود عملکرد در تمام فرکانس‌ها منجر نمی‌شود.
جمع‌شدگی فوم میتواند ضخامت لایه عایق را کاهش دهد و در نتیجه، محدوده فرکانس‌هایی را که فوم در آن‌ها جذب صوت مناسبی دارد تغییر دهد. ناهمگونی ساختار سلولی نیز ممکن است باعث تفاوت عملکرد صوتی در نقاط مختلف سطح شود. ترک‌ها، حفره‌های بزرگ و جداشدگی از زیرکار می‌توانند پیوستگی لایه عایق را مختل کنند و مسیرهای عبور صوتی متفاوتی ایجاد کنند؛ البته میزان این تغییر به محل و ابعاد عیب و ساختار فوم بستگی دارد.
چگالی فوم نیز از طریق تغییر میزان ماده جامد در ساختار، تخلخل و مقاومت جریان هوا بر جذب صوت تاثیر می‌گذارد؛ به همین دلیل، چگالی بهینه باید متناسب با ساختار سلولی فوم و محدوده فرکانسی کاربرد آن تعیین شود.
چگونه از ایجاد عیوب در عایق صوت پلی‌یورتان جلوگیری کنیم؟
پیشگیری از عیوب فوم اسپری پلی‌یورتان با بررسی کیفیت مواد اولیه و اطمینان از مطابقت ویژگی‌های آن‌ها با الزامات فنی آغاز می‌شود. مواد باید طبق دستورالعمل سازنده نگهداری شوند و پیش از مصرف، از نظر شرایط نگهداری و تغییرات احتمالی در ویژگی‌های فیزیکی و شیمیایی بررسی شوند. همچنین، نسبت اختلاط دو جزء و سازگاری تنظیمات دستگاه با فرمولاسیون مورد استفاده باید کنترل شود؛ زیرا اختلال در اختلاط یا شرایط واکنش میتواند به پخت نامناسب، ناهمگونی ساختار سلولی و افت خواص فوم منجر شود.
در زمان پاشش، سطح زیرکار باید تمیز، خشک و از نظر دما مناسب باشد. اپراتور نیز باید روش صحیح پاشش، فاصله نازل از سطح و سرعت حرکت آن را رعایت کند تا پوشش یکنواختی ایجاد شود. ضخامت هر مرحله پاشش باید با محدودیت‌های تعیین‌شده برای همان فرمولاسیون مطابقت داشته باشد؛ زیرا اعمال لایه‌ای بیش از حد ضخیم میتواند موجب تجمع حرارت و افزایش احتمال عیوبی مانند جمع‌شدگی یا ترک‌خوردگی شود. همان طور که پیشتر گفته شد، کنترل رطوبت محیط و سطح زیرکار نیز اهمیت دارد، چراکه رطوبت اضافی میتواند با ایزوسیانات واکنش دهد و به تشکیل گاز دی‌اکسیدکربن و ایجاد حفره یا اختلال در ساختار فوم منجر شود.
پس از اجرا، کیفیت فوم باید علاوه بر ظاهر، از نظر یکنواختی ضخامت، وجود ترک و حفره، جمع‌شدگی و چسبندگی به زیرکار ارزیابی شود. در کاربردهای حساس، بررسی چگالی، خواص مکانیکی و عملکرد جذب صوت نیز میتواند برای اطمینان از انطباق فوم با الزامات فنی ضروری باشد. ثبت پارامترهای پاشش و نتایج کنترل کیفیت کمک می‌کند انحرافات تکرارشونده شناسایی شوند و پیش از گسترش عیب، علت آن‌ها در مواد اولیه، تجهیزات یا روش اجرا اصلاح شود.
جمع‌بندی
عیوب عایق صوت پلی‌یورتان می‌توانند از مشکلات اتصال به بستر و پخت ناقص تا تغییرات ساختاری، جمع‌شدگی، کاهش استحکام، شکاف بین لایه‌ها و تاول‌زدگی متغیر باشند. این عیوب اگرچه ممکن است در ظاهر مشابه به نظر برسند، اما محل ایجاد، نشانه‌ها و روش تشخیص آن‌ها یکسان نیست. به همین دلیل، تشخیص دقیق باید بر اساس نوع عیب و شواهد قابل اندازه‌گیری انجام شود.
کیفیت فوم آکوستیک در نهایت به مجموعه‌ای از عوامل وابسته است که شامل مواد اولیه، فرمولاسیون، نسبت اجزا، شرایط اختلاط، دما، رطوبت، روش اعمال، پخت و ساختار سلولی می‌شود. کنترل منظم این عوامل در کنار آزمون‌های فیزیکی و آکوستیکی، امکان شناسایی زودهنگام عیوب و دستیابی به محصولی یکنواخت و پایدار را فراهم می‌کند. در تولید مواد اولیه پلی‌یورتان برای عایق‌های صوتی نیز توجه هم‌زمان به نیاز محصول و شرایط واقعی فرآیند، پایه اصلی طراحی یک سیستم قابل اعتماد و قابل تکرار است.
