در میان انواع عایق‌های لوله، فوم سخت پلی یورتان به دلیل ساختار سلولی بسته و هدایت حرارتی پایین، گزینه‌ای مناسب برای بسیاری از کاربردهای عایق‌کاری است. با این حال، دستیابی به عملکرد مطلوب تنها به ویژگی‌های خود فوم بستگی ندارد؛ ضخامت عایق، کیفیت مواد اولیه، روش اجرا و محافظت از لایه عایق در برابر رطوبت و عوامل محیطی نیز نقش تعیین‌کننده‌ای دارند.
در این مقاله، بررسی می‌کنیم که عایق‌کاری لوله‌های صنعتی با فوم پلی‌یورتان چگونه انجام می‌شود، چه روش‌هایی برای اجرای آن وجود دارد و کدام ملاحظات فنی در کیفیت و دوام عایق نقش دارند. همچنین، عوامل موثر بر هزینه عایق‌کاری را بررسی می‌کنیم تا با شناخت بهتر مراحل اجرا و معیارهای انتخاب، بتوان مناسب‌ترین روش را برای شرایط هر پروژه تعیین کرد.

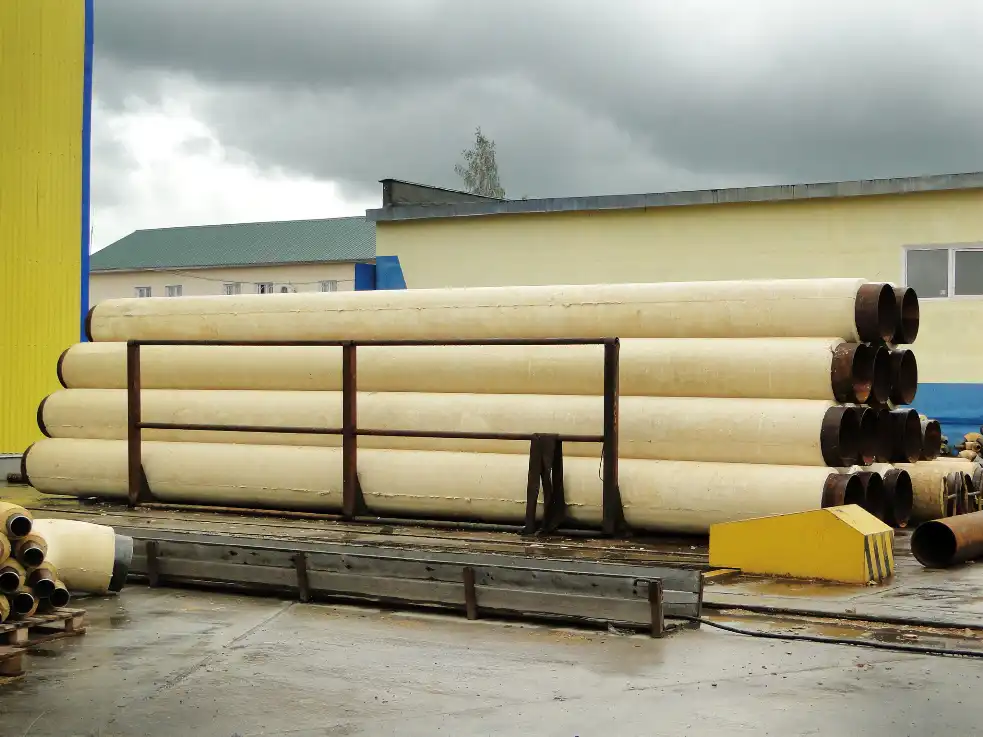

اهمیت عایق‌کاری لوله های صنعتی با فوم پلی یورتان
عایق حرارتی لوله‌های صنعتی با هدف محدودکردن تبادل گرما میان سیال داخل لوله و محیط اطراف انجام می‌شود. در خطوط انتقال آب گرم، بخار، سیالات سرد و مواد مورد استفاده در فرآیندهای شیمیایی، تغییر دمای سیال می‌تواند بر عملکرد تجهیزات و کیفیت فرآیند تاثیر بگذارد. استفاده از عایق مناسب کمک می‌کند دمای سیال در محدوده طراحی حفظ شود و تجهیزات برای جبران اتلاف حرارت یا سرمایش ناخواسته، انرژی کمتری مصرف کنند.
فوم پلی‌یورتان سخت با توجه به نوع سلول‌بندی و خواص حرارتی عالی، گزینه‌ای مناسب برای بسیاری از کاربردهای عایق‌کاری لوله‌های صنعتی است. در این فوم، تعداد زیادی سلول کوچک وجود دارد که انتقال حرارت از طریق ماده را محدود می‌کنند. عملکرد عایق لوله به عواملی مانند نوع ساختار سلولی، چگالی، ضخامت و شرایط استفاده بستگی دارد و نمی‌توان تنها بر اساس نام پلی‌یورتان، کیفیت حرارتی یک سیستم عایق را تعیین کرد.
یکی دیگر از مزایای این فوم پلی‌یورتان، قابلیت شکل‌گیری آن در اطراف لوله و پرکردن فضای میان لوله و پوسته محافظ است. در سیستم‌های پیش‌عایق، این ویژگی امکان ایجاد لایه‌ای پیوسته را فراهم می‌کند که در صورت طراحی و اجرای صحیح، از ایجاد فاصله‌های خالی و مسیرهای انتقال حرارت جلوگیری می‌کند. با این حال، برای خطوط صنعتی که در معرض رطوبت، مواد شیمیایی، تابش خورشید یا تغییرات شدید دما قرار دارند، انتخاب پوشش محافظ و طراحی اتصالات نیز به اندازه خود فوم اهمیت دارد.

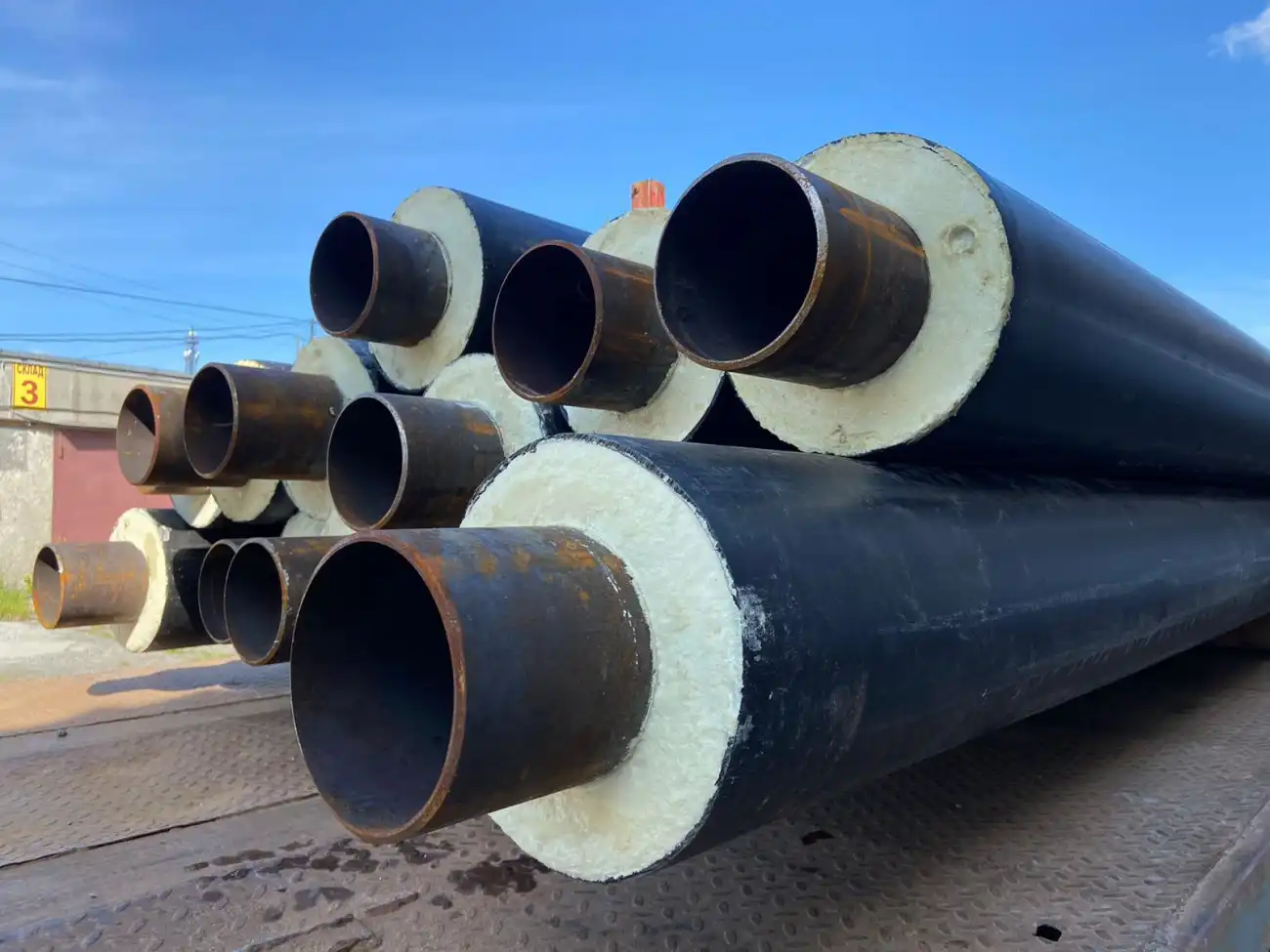

انواع روش های عایق کاری لوله صنعتی با فوم پلی یورتان
روش عایق‌کاری لوله صنعتی با فوم پلی‌یورتان بر اساس شرایط پروژه، قطر لوله، دمای سیال، محل نصب و میزان دسترسی به خط انتقال انتخاب می‌شود. در پروژه‌های صنعتی، سه روش اصلی شامل استفاده از عایق‌های پیش‌ساخته کارخانه‌ای با قطعات قالبی، عایق‌کاری از پیش صورت گرفته به روش لوله در لوله و پاشش فوم در فضای اطراف لوله وجود دارد. هر روش ویژگی‌های اجرایی خاصی دارد و برای همه خطوط انتقال نمی‌توان یک روش واحد را پیشنهاد کرد؛ به این روش‌ها در ادامه پرداخته می‌شود.
۱. عایق‌کاری با قطعات قالبی پیش‌ساخته پلی یورتان
در این روش از قطعات عایق پلی‌یورتانی استفاده می‌شود که پیش‌تر به شکل نیم‌استوانه یا قطعات متناسب با قطر لوله ساخته شده‌اند. این قطعات در اطراف لوله قرار می‌گیرند و پس از تنظیم و اتصال، فضای بیرونی آنها با پوشش مناسب محافظت می‌شود. عایق‌های قالبی برای خطوطی که دسترسی به آنها محدود است یا امکان استفاده از تجهیزات تزریق در محل وجود ندارد، می‌توانند گزینه مناسبی باشند.
یکی از مزایای این روش، امکان تعمیر یا تعویض بخش آسیب‌دیده عایق بدون نیاز به بازسازی کامل لایه عایق در طول خط است. با این حال، محل اتصال قطعات باید به دقت اجرا شود. وجود شکاف میان قطعات، انتخاب نادرست اندازه عایق یا آب‌بندی نامناسب می‌تواند مسیر انتقال حرارت و نفوذ رطوبت ایجاد کند. در خطوط سرد نیز پیوستگی لایه کنترل بخار اهمیت ویژه‌ای دارد؛ زیرا نفوذ بخار آب به داخل عایق ممکن است موجب تشکیل رطوبت و کاهش عملکرد حرارتی آن شود.
۲. عایق‌کاری لوله به روش لوله در لوله با فوم پلی یورتان
در روش لوله‌درلوله، لوله حامل سیال درون یک پوسته بیرونی قرار می‌گیرد و فضای حلقوی بین این دو با فوم سخت پلی‌یورتان پر می‌شود. فوم در این ساختار، لایه عایق حرارتی را تشکیل می‌دهد و در سامانه‌های متصل، به لوله داخلی و پوسته بیرونی پیوند می‌خورد. پوسته بیرونی نیز از لایه عایق در برابر شرایط محیطی و آسیب‌های مکانیکی محافظت می‌کند. این ساختار به‌ویژه در خطوط انتقال آب گرم و شبکه‌های گرمایش منطقه‌ای کاربرد دارد و در سامانه‌های کارخانه‌ساخت، الزامات مربوط به لوله حامل، فوم پلی‌یورتان و پوسته بیرونی در استاندارد EN 253 تعریف شده است.
در تولید این نوع لوله، لوله حامل و پوسته بیرونی با فاصله مشخص در یک راستا قرار می‌گیرند و مواد اولیه دو جزئی پلی‌یورتان با نسبت تعیین‌شده به فضای میان آنها تزریق می‌شوند. مواد پس از واکنش، منبسط و سخت می‌شوند و فضای حلقوی را پر می‌کنند. برای دستیابی به عایق یکنواخت، کنترل نسبت اختلاط، شرایط واکنش و پرشدن کامل فضای موردنظر دانست.
۳. عایق‌کاری لوله با فوم پلی یورتان پاششی در محل
در این روش، فوم پلی یورتان مستقیما در محل پروژه و با استفاده از تجهیزات پاشش روی سطح بیرونی لوله اعمال می‌شود. برخلاف روش لوله‌درلوله، برای اجرای این روش لازم نیست لوله از ابتدا درون یک پوسته بیرونی قرار گرفته باشد؛ لایه عایق روی سطح لوله موجود شکل می‌گیرد. این شیوه می‌تواند در برخی شرایط برای عایق‌کاری موضعی یا بخش‌هایی از خطوط لوله و اتصالات مناسب باشد، به شرط آنکه نوع فوم، شرایط بهره‌برداری و روش اجرا برای کاربرد موردنظر تایید شده باشند. راهنمای مؤسسه لوله‌های پلاستیکی (PPI) نیز به کاربرد فوم پلی‌یورتان پاششی در اطراف لوله‌ها و اتصالات اشاره می‌کند و بر رعایت الزامات اجرایی برای جلوگیری از آسیب به لوله تاکید دارد.
پیش از پاشش، سطح لوله باید از نظر تمیزی، رطوبت، دما و سازگاری با سامانه عایق بررسی شود. سپس مواد دو جزئی پلی‌یورتان با تجهیزات مناسب و نسبت اختلاط تعیین‌شده پاشیده می‌شوند تا لایه‌ای پیوسته با ضخامت موردنیاز شکل بگیرد. ضخامت عایق، یکنواختی پوشش، کیفیت چسبندگی و شرایط پخت باید کنترل شوند. همچنین، پس از تشکیل فوم، بسته به محل نصب و شرایط محیطی، ممکن است به پوشش محافظ جداگانه برای مقابله با رطوبت، تابش فرابنفش یا آسیب مکانیکی نیاز باشد. بنابراین، فوم پاششی را نمی‌توان بدون بررسی شرایط عملیاتی، جایگزینی عمومی برای سامانه‌های لوله پیش‌عایق دانست.
خدمات پس از فروش
ایمن پلیمر شیمی، پیشرو در تولید پلی یورتان، با ارائه محصولات متنوع و کارآمد، نیازهای تخصصی شما را به بهترین شکل پاسخ می‌دهد.
مراحل عایق کاری لوله صنعتی با فوم پلی یورتان
اجرای عایق‌کاری با فوم پلی یورتان باید بر اساس طراحی فنی و دستورالعمل مواد اولیه انجام شود. در پروژه‌های صنعتی، انتخاب روش اجرا پیش از شروع کار اهمیت دارد؛ زیرا مراحل آماده‌سازی و نصب در سیستم‌های پیش‌عایق کارخانه‌ای، قطعات قالبی و تزریق/پاشش در محل یکسان نیستند. با این وجود، چند مرحله اصلی در بیشتر پروژه‌ها مشترک است.
۱. بررسی شرایط خط لوله و طراحی عایق
در نخستین مرحله، مشخصات خط لوله و شرایط بهره‌برداری بررسی می‌شود. قطر و جنس لوله، دمای سیال، دمای محیط، فشار کاری، میزان تغییرات دما، موقعیت نصب و احتمال تماس با رطوبت از اطلاعات ضروری برای طراحی هستند. برای مثال، عایق‌کاری یک خط انتقال آب گرم در فضای باز با عایق‌کاری یک خط سرمایشی در محیط مرطوب، الزامات یکسانی ندارد.
در ادامه، ضخامت موردنیاز عایق تعیین می‌شود. این ضخامت باید با توجه به میزان مجاز اتلاف حرارت یا دریافت گرما، هدایت حرارتی ماده عایق، قطر لوله و شرایط محیطی محاسبه شود. ضخامت بیشتر همیشه به معنای انتخاب بهتر نیست؛ زیرا افزایش ضخامت می‌تواند هزینه و ابعاد مجموعه را بالا ببرد و در بعضی شرایط، مشکلات اجرایی ایجاد کند. هدف، انتخاب ضخامت متناسب با عملکرد حرارتی موردنیاز و شرایط واقعی پروژه است.
۲. آماده‌سازی سطح لوله
آماده‌سازی سطح لوله یکی از مراحل مهم در ایجاد اتصال مناسب میان لوله و عایق است. سطح لوله باید از روغن، گریس، گردوغبار، زنگ‌زدگی، پوسته‌های سست و سایر آلودگی‌هایی که مانع اتصال می‌شوند، پاک شود. در خطوط فولادی، روش آماده‌سازی سطح باید با وضعیت خوردگی و مشخصات فنی پروژه هماهنگ باشد.
پس از پاک‌سازی، شرایط سطح و میزان رطوبت آن بررسی می‌شود. وجود آب یا رطوبت نامناسب در محل تشکیل فوم ممکن است بر واکنش مواد و کیفیت عایق تاثیر بگذارد. اگر لوله به پوشش ضدخوردگی نیاز داشته باشد، نوع پوشش و زمان اجرای آن باید به گونه‌ای انتخاب شود که با مواد پلی‌یورتانی سازگار باشد و مانع ایجاد اتصال مطلوب نشود.
۳. آماده‌سازی و اختلاط مواد اولیه پلی یورتان
مواد اولیه پلی‌یورتانی مورد استفاده برای تولید فوم سخت معمولا شامل پلی ال و ایزوسیانات هستند. این دو جزء سازنده اصلی، در نسبت مشخصی با یکدیگر واکنش می‌دهند و در حضور سایر مواد فرمولاسیون، ساختار سلولی فوم را تشکیل می‌دهند. نسبت اختلاط باید مطابق مشخصات فنی سیستم انتخاب شود؛ تغییر خودسرانه آن می‌تواند باعث اختلال در واکنش، تشکیل فوم نامناسب یا کاهش خواص مکانیکی و حرارتی شود.
پیش از شروع تزریق، دمای مواد، شرایط نگهداری، تجهیزات اختلاط و آماده‌بودن مسیر تزریق بررسی می‌شود. رطوبت ناخواسته نیز باید کنترل شود؛ زیرا ایزوسیانات با آب واکنش می‌دهد و این واکنش می‌تواند موجب تشکیل گاز دی‌اکسیدکربن و تغییر ساختار فوم شود. به همین دلیل، نگهداری مواد اولیه در شرایط توصیه‌شده و جلوگیری از ورود رطوبت به مخازن و تجهیزات اهمیت دارد.
۴. تشکیل فوم و تکمیل عایق
در روش تزریق، مواد پس از اختلاط در فضای طراحی‌شده اطراف لوله وارد می‌شوند. سرعت تزریق، مقدار مواد، مسیر حرکت فوم و امکان خروج هوای محبوس باید با هندسه مجموعه هماهنگ باشد. در صورت استفاده از پوسته بیرونی، مقاومت آن در برابر فشار ناشی از افزایش حجم فوم باید از پیش بررسی شده باشد.
پس از اختلاط مواد اولیه، فوم پلی‌یورتان طی واکنش شیمیایی تشکیل می‌شود و پس از تکمیل پخت، به خواص موردنیاز می‌رسد. در روش لوله‌درلوله، فوم در فضای میان لوله حامل و پوسته بیرونی شکل می‌گیرد؛ در روش استفاده از قطعات پیش‌ساخته، عایق پس از تولید و پخت، روی لوله نصب می‌شود. در روش پاشش در محل نیز مواد مستقیما روی سطح لوله اعمال می‌شوند تا لایه عایق شکل بگیرد. در هر سه روش، رعایت شرایط فنی مواد و اطمینان از پیوستگی عایق اهمیت دارد. پس از اجرا، وضعیت عایق و پوشش محافظ از نظر آسیب‌دیدگی، درزهای باز و نقاطی که ممکن است مسیر نفوذ رطوبت باشند، بررسی می‌شود.
مهم ترین نکات فنی در اجرای عایق لوله پلی یورتان
انتخاب فرمولاسیون فوم و روش اجرای عایق باید متناسب با شرایط بهره‌برداری خط لوله باشد؛ علاوه بر آن، مواردی دیگر از جمله عوامل زیر باید در نظر گرفته شوند که شامل:
- ضخامت و چگالی فوم: ضخامت عایق باید بر اساس محاسبات حرارتی تعیین شود. چگالی نیز یکی از مشخصات مهم فوم است، اما به‌تنهایی معیار کافی برای ارزیابی عملکرد حرارتی نیست. ساختار سلولی، کیفیت تشکیل سلول‌ها، هدایت حرارتی و پایداری ابعادی در عملکرد عایق نقش دارند. افزایش چگالی بدون توجه به سایر ویژگی‌ها لزوما باعث کاهش بیشتر اتلاف حرارت نمی‌شود.
- دمای لوله و شرایط محیطی: دمای سطح لوله در زمان اجرای عایق باید در محدوده مجاز سیستم قرار داشته باشد. دمای بیش از حد بالا یا پایین می‌تواند سرعت واکنش و کیفیت تشکیل فوم را تغییر دهد. همچنین، اجرای عایق در محیط مرطوب یا روی سطح خیس ممکن است مشکلاتی در اتصال، تشکیل سلول‌ها و پایداری عایق ایجاد کند. در خطوط گرم، سرد و لوله‌هایی که در فضای باز قرار دارند، شرایط محیطی باید متناسب با نوع کاربرد بررسی شود.
- پیوستگی عایق و پوشش محافظ: عایق باید در طول مسیر لوله پیوسته باشد و در اطراف اتصالات، زانویی‌ها، شیرآلات و نقاط تغییر قطر نیز به‌درستی اجرا شود. این نواحی به دلیل تغییر شکل هندسی و وجود اتصالات متعدد، مستعد ایجاد شکاف و نقاط ضعف حرارتی هستند. پوسته محافظ باید در برابر نفوذ آب، آسیب مکانیکی و شرایط محیطی مقاومت کافی داشته باشد. در خطوط سرد، طراحی لایه کنترل بخار نیز برای جلوگیری از ورود رطوبت به عایق ضروری است.
- ملاحظات ایمنی: اجرای عایق‌کاری باید با تجهیزات حفاظت فردی مناسب، تهویه کافی، آموزش کارکنان و رعایت دستورالعمل ایمنی مواد انجام شود. همچنین، در خطوطی که حاوی سیالات خطرناک یا داغ هستند، پیش از شروع عملیات باید شرایط ایمن‌سازی خط، تخلیه فشار و جداسازی تجهیزات بررسی شود.
چگونه کیفیت عایق کاری لوله با فوم پلی یورتان را بررسی کنیم؟
ارزیابی کیفیت عایق‌کاری باید از بررسی مواد اولیه آغاز شود و تا کنترل مجموعه عایق‌شده ادامه پیدا کند. نخستین معیار، بررسی مشخصات فنی مواد اولیه و اطمینان از استفاده از فرمولاسیونی است که برای شرایط پروژه انتخاب شده است. ویژگی‌هایی مانند هدایت حرارتی، چگالی، مقاومت فشاری، پایداری ابعادی و رفتار فوم در برابر دما باید بر اساس الزامات کاربرد تعیین شوند.
در مرحله بعد، کیفیت تشکیل فوم و پیوستگی عایق بررسی می‌شود. فوم باید ساختار یکنواختی داشته باشد و در محدوده مورد انتظار، فاقد حفره‌های بزرگ، نواحی فروریخته یا بخش‌هایی که به‌درستی شکل نگرفته باشد. لازم به ذکر است که روش بازرسی باید با نوع سیستم، ضخامت عایق و سطح اهمیت خط هماهنگ باشد. در پروژه‌های حساس، آزمون‌های حرارتی، بررسی اتصال میان اجزا و روش‌های کنترل غیرمخرب متناسب با طراحی می‌توانند اطلاعات دقیق‌تری ارائه دهند.
همچنین، ظاهر مناسب سطح عایق به تنهایی کیفیت داخلی فوم را تضمین نمی‌کند؛ زیرا ممکن است حفره یا نواحی با چگالی نامناسب در داخل آن وجود داشته باشد. بنابراین، در صورت نیاز به ارزیابی دقیق‌تر، باید از آزمون‌های متناسب با ساختار عایق و الزامات پروژه استفاده کرد. پس از نصب لوله، عملکرد عایق در شرایط بهره‌برداری نیز باید بررسی شود. اندازه‌گیری دمای سطح لوله در نقاط مختلف، مقایسه با شرایط طراحی و بررسی تغییرات غیرعادی دما می‌تواند به شناسایی بخش‌های ضعیف کمک کند. در خطوط سرد، بررسی نشانه‌های تعریق، نفوذ رطوبت و آسیب به پوشش محافظ نیز اهمیت دارد. نتایج بررسی باید با توجه به شرایط محیطی و نوع سیال تفسیر شوند؛ زیرا تغییر دمای سطح لوله به تنهایی نشان‌دهنده ضعف عایق نیست.
چه عواملی بر هزینه عایق کاری لوله های صنعتی تاثیر می گذارند؟
هزینه عایق‌کاری لوله صنعتی با فوم پلی‌یورتان به مجموعه‌ای از عوامل فنی و اجرایی وابسته است. قطر لوله و طول مسیر از مهم‌ترین عوامل تعیین‌کننده هستند؛ زیرا با افزایش قطر، سطح موردنیاز برای عایق‌کاری بیشتر می‌شود و مقدار مواد مصرفی نیز افزایش پیدا می‌کند. ضخامت عایق و نوع فرمولاسیون پلی‌یورتان نیز بر میزان مصرف مواد و هزینه نهایی تاثیر می‌گذارند.
روش اجرای عایق یکی دیگر از عوامل مهم است. در برخی پروژه‌ها، استفاده از لوله‌های پیش‌عایق کارخانه‌ای به دلیل کنترل کیفیت مناسب و سرعت نصب، گزینه اقتصادی‌تری در مجموع پروژه محسوب می‌شود. در مقابل، برای بعضی خطوط موجود یا مسیرهایی که امکان تعویض لوله وجود ندارد، عایق‌کاری در محل با قطعات قالبی یا تزریق فوم ممکن است عملی‌تر باشد. از این رو، انتخاب روش باید بر اساس شرایط پروژه و هزینه‌های کلی انجام شود.
شرایط نصب نیز در برآورد هزینه نقش دارد. دسترسی دشوار به خطوط، قرارگرفتن لوله‌ها در ارتفاع، وجود اتصالات متعدد، نیاز به داربست، آماده‌سازی سطح، توقف خط تولید و الزامات ایمنی می‌توانند هزینه اجرای پروژه را افزایش دهند. همچنین، در خطوطی که در معرض رطوبت یا آسیب مکانیکی قرار دارند، انتخاب پوسته محافظ مقاوم‌تر و اجرای دقیق‌تر اتصالات ممکن است هزینه اولیه بیشتری داشته باشد، اما از نیاز به تعمیرات مکرر جلوگیری کند.
در نهایت، کیفیت مواد اولیه و خدمات فنی ارائه‌شده باید در ارزیابی هزینه لحاظ شوند. انتخاب مواد صرفا بر اساس قیمت پایین می‌تواند به تشکیل فوم نامناسب، افزایش مصرف مواد یا کاهش عمر عایق منجر شود. برای برآورد دقیق، لازم است مشخصات خط لوله، دمای سیال، شرایط محیطی، ضخامت موردنیاز، روش اجرا و الزامات کیفی پروژه به‌طور هم‌زمان بررسی شوند.
جمع بندی
عایق‌کاری لوله‌های صنعتی با فوم پلی‌یورتان روشی مناسب برای کاهش اتلاف حرارت و حفظ شرایط دمایی سیالات در بسیاری از خطوط انتقال است. ساختار سلولی فوم پلی‌یورتان سخت و هدایت حرارتی پایین آن، امکان استفاده از این ماده را در شبکه‌های آب گرم، خطوط سرمایشی و برخی کاربردهای صنعتی فراهم می‌کند. با این حال، عملکرد مطلوب عایق به انتخاب درست سیستم و هماهنگی میان طراحی، مواد اولیه و شرایط اجرا وابسته است.
برای دستیابی به عایق‌کاری باکیفیت، باید ضخامت مناسب تعیین شود، سطح لوله به‌درستی آماده‌سازی شود، نسبت اختلاط مواد کنترل شود و فوم در شرایط مناسب تشکیل شود. انتخاب پوشش محافظ، اجرای دقیق اتصالات و بررسی کیفیت عایق پس از نصب نیز از مراحل ضروری این فرآیند هستند. در پروژه‌های صنعتی، توجه به این عوامل می‌تواند از بروز مشکلات حرارتی و هزینه‌های تعمیرات جلوگیری کند و به افزایش پایداری عملکرد خطوط انتقال کمک کند.
